ND 1200R Radial 39
1
.5 Matr
ici dei punti
Matrice rettangolare
Per creare una matrice rettangolare:
 Premere MENU>MATRICE>RETT.
 Utilizzare i tasti FRECCIA SU e GIÙ per spostarsi tra i campi di dati
parametrici e inserire i valori parametrici richiesti dalla matrice.
 Premere il tasto FINISH. I punti nella matrice sono sommati alla lista
dei punti e viene visualizzata la videata Posizione Attuale.
 Premere di nuovo il tasto FINISH per spostarsi sul primo punto nella
matrice.

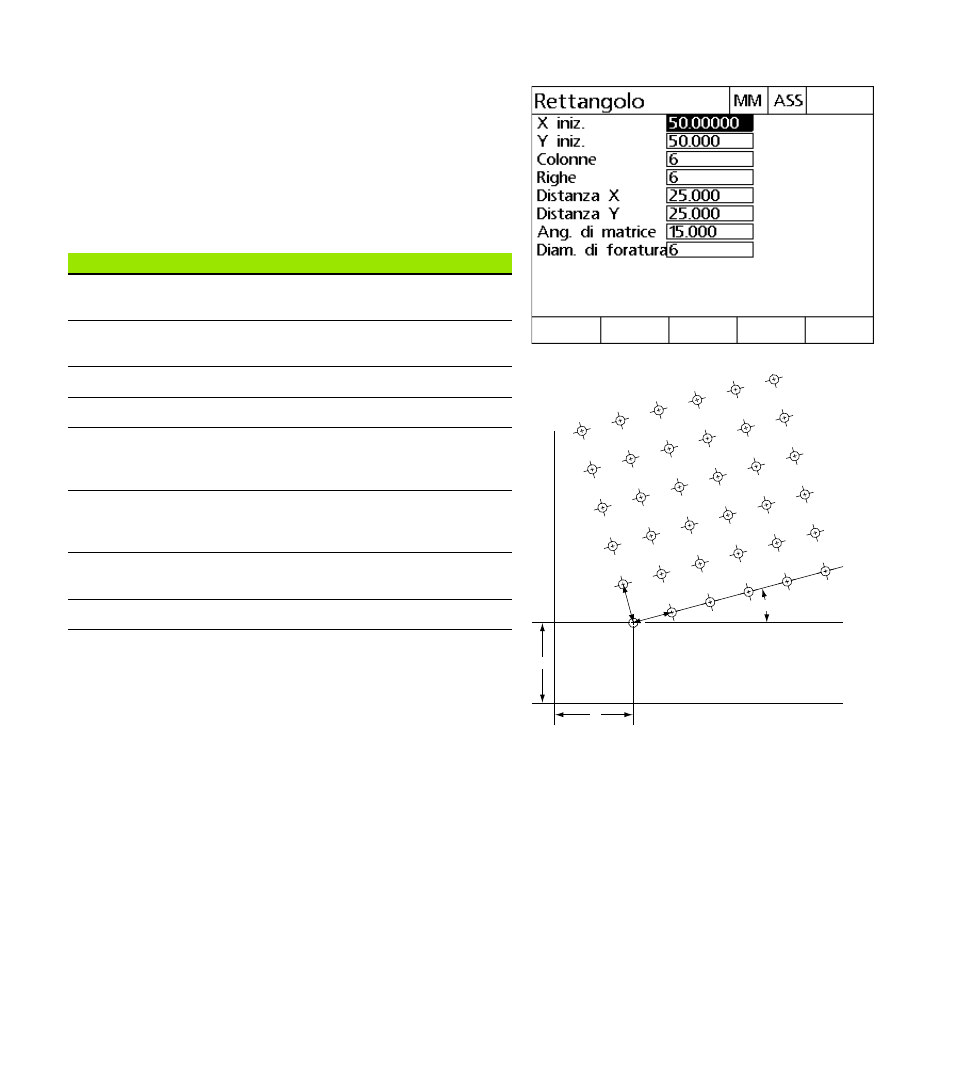

Videata Matrice rettangolare
Matrice rettangolare
Y
X
A
XD
YD
Parametri Descrizione
X iniz. Coordinata asse X del centro del primo
foro nella matrice.
Y iniz. Coordinata asse Y del centro del primo
foro nella matrice.
Colonne Numero di colonne nella matrice.
Righe Numero di righe nella matrice.
Distanza X Distanza tra il centro di ciascun foro lungo
l'asse X prima di un angolo applicato alla
matrice.
Distanza Y Distanza tra il centro di ciascun foro lungo
l'asse Y prima di un angolo applicato alla
matrice.
Angolo di matrice Angolo applicato alla matrice in relazione
all'asse X.
Diametro di foratura Diametro della punta.
