40 1 Funzionamento
1
.5 Matr
ici dei punti
Matrice lineare
Per creare una matrice lineare:
 Premere MENU>MATRICE>LINEA.
 Utilizzare i tasti FRECCIA SU e GIÙ per spostarsi tra i campi di dati
parametrici e inserire i valori parametrici richiesti dalla matrice.
 Premere il tasto FINISH. I punti nella matrice sono sommati alla lista
dei punti e viene visualizzata la videata Posizione Attuale.
 Premere di nuovo il tasto FINISH per spostarsi sul primo punto nella
matrice.

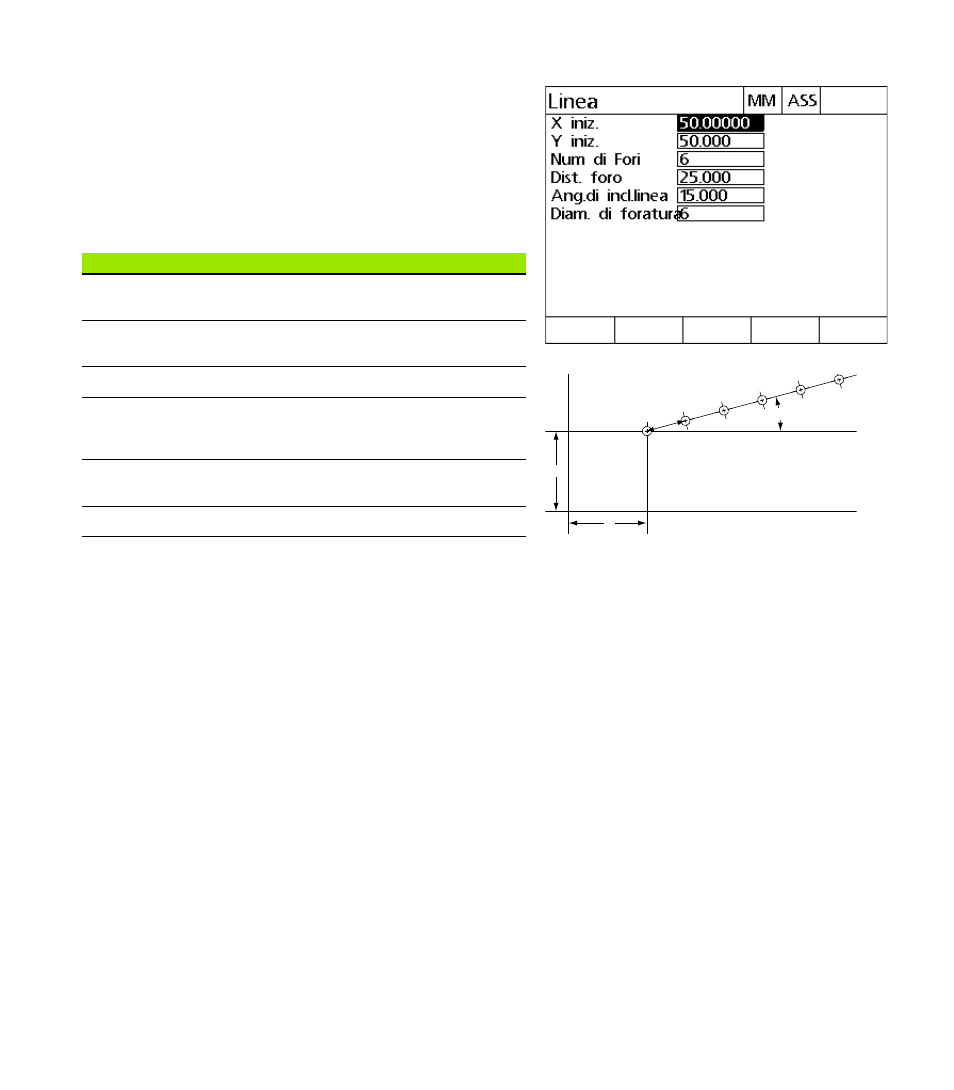

Videata Matrice lineare
Matrice lineare
Y
X
A
HD
Parametri Descrizione
X iniz. Coordinata asse X del centro del primo
foro nella matrice.
Y iniz. Coordinata asse Y del centro del primo
foro nella matrice.
Num di Fori Numero di fori nella matrice.
Dist. foro Distanza tra il centro di ciascun foro
lungo l'asse X prima di un angolo
applicato alla matrice.
Angolo di inclinazione
linea Angolo applicato alla matrice in
relazione all'asse X.
Diametro di foratura Diametro della punta.
