ND 1200R Radial 17
1
.2 F
unzioni base del visualizzat
o
re
ND
120
0R
Schermo LCD e layout dei softkey
Lo schermo LCD dell'ND 1200R visualizza informazioni in uno dei tre
modi operativi:
 Modo DRO visualizza le posizioni attuali degli assi
 Modo Distanza dal punto visualizza la distanza da una posizione
del punto
 Modo di configurazione: visualizza le videate di configurazione
dell'ND 1200R
I softkey cambiano per supportare le attività riportate sulle videate.
Videata modo DRO e softkey
La videata DRO indica:
 lista dei punti sul lato sinistro
 unità di misura, origine attuale e numero del programma nell'angolo
in alto a destra
 posizione attuale di tutti gli assi
 stato di allineamento del pezzo: un piccolo rettangolo sopra la lettera
dell'asse indica che il pezzo è allineato all'asse di misura (è stato
eseguito un allineamento)
 funzioni softkey per selezione punto, unità di misura, definizione
origini, coordinate cartesiane o polari e menu

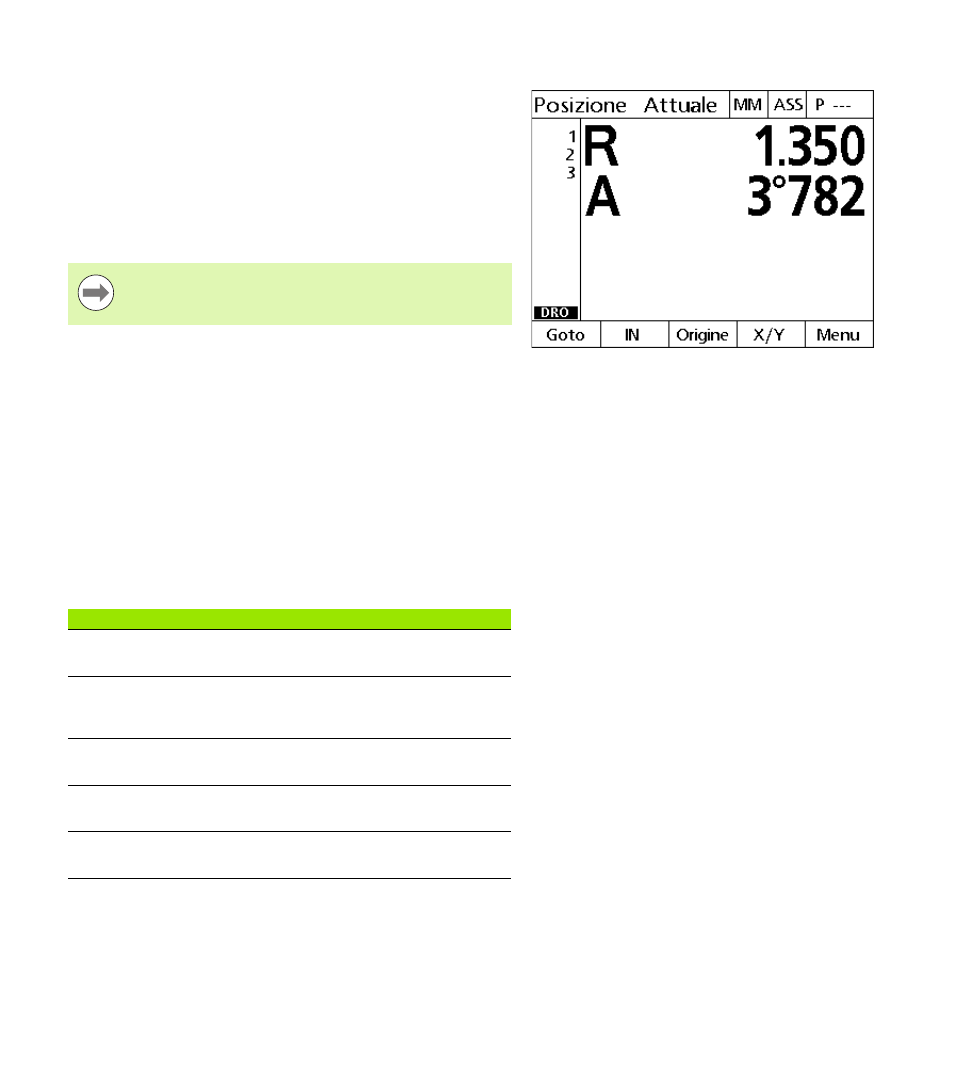

Videata DRO con visualizzazione posizioni assi attuali
Le videate e i softkey di configurazione sono descritti nel
capitolo 2: Installazione, configurazione e specifiche.
Softkey DRO Funzione
Goto Premere il softkey GOTO per selezionare un
punto da raggiungere.
MM o IN Commuta tra unità di misura in millimetri e inch.
L'unità di misura attuale viene visualizzata
nell'angolo in alto a destra dello schermo.
Origine Premere il softkey Origine per misurare,
azzerare, spostare o allineare un'origine.
R/A o X/Y Commuta tra coordinate cartesiane e polari
visualizzate sullo schermo LCD.
Menu Premere il softkey MENU per accedere ai
menu Programma, Origine, Matrice e Setup.
