ND 1200R Radial 41
1
.5 Matr
ici dei punti
Matrice circolare
Per creare una matrice circolare:
 Premere MENU>MATRICE>CERCHIO.
 Utilizzare i tasti FRECCIA SU e GIÙ per spostarsi tra i campi di dati
parametrici e inserire i valori parametrici richiesti dalla matrice.
 Premere il tasto FINISH. I punti nella matrice sono sommati alla lista
dei punti e viene visualizzata la videata Posizione Attuale.
 Premere di nuovo il tasto FINISH per spostarsi sul primo punto nella
matrice.

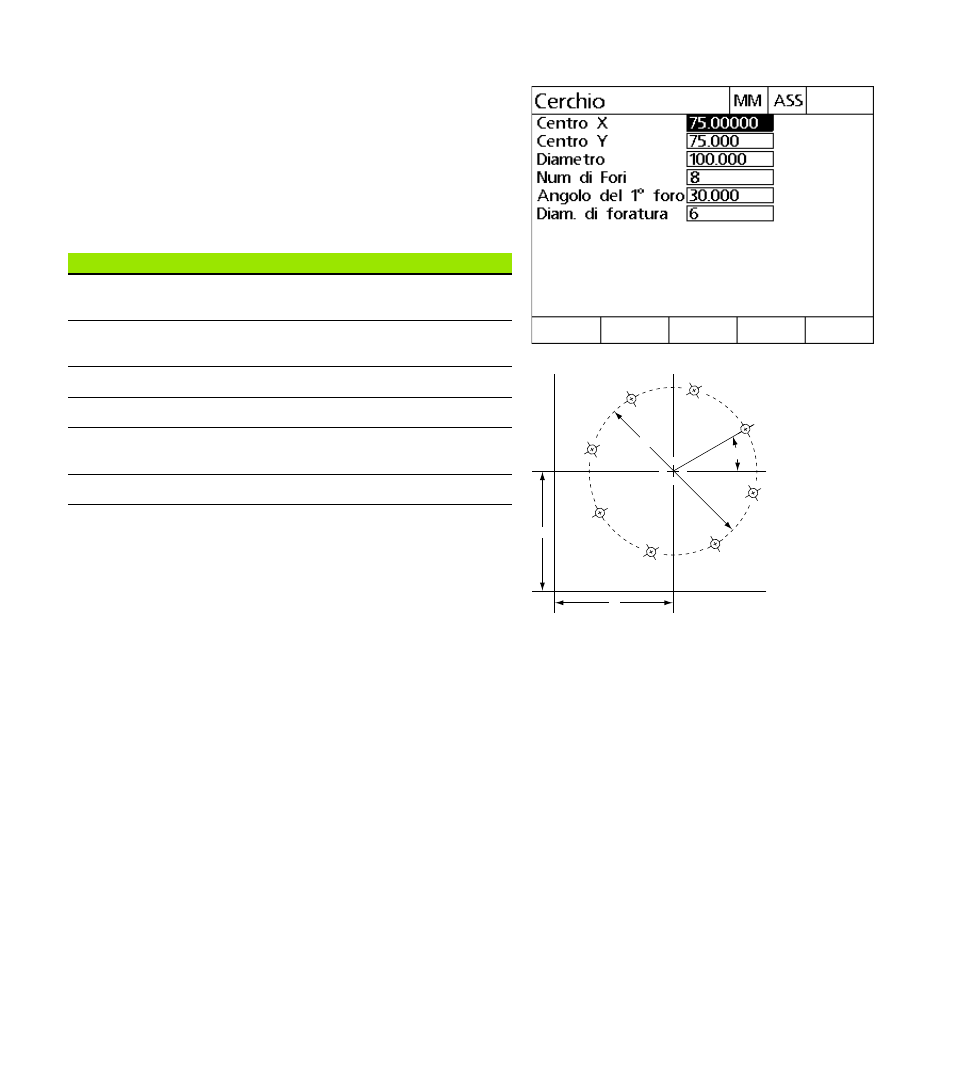

Videata Matrice circolare
Matrice circolare
Y
X
A
D
Parametri Descrizione
Centro X Coordinata asse X del centro della
matrice.
Centro Y Coordinata asse Y del centro della
matrice.
Diametro Diametro del cerchio della matrice.
Num di Fori Numero di fori nella matrice.
Angolo del 1° foro Angolo applicato al primo foro nella
matrice in relazione all'asse X.
Diametro di foratura Diametro della punta.
