MANUTENZIONE
HD4070
Manuale dell’operatore
3-39

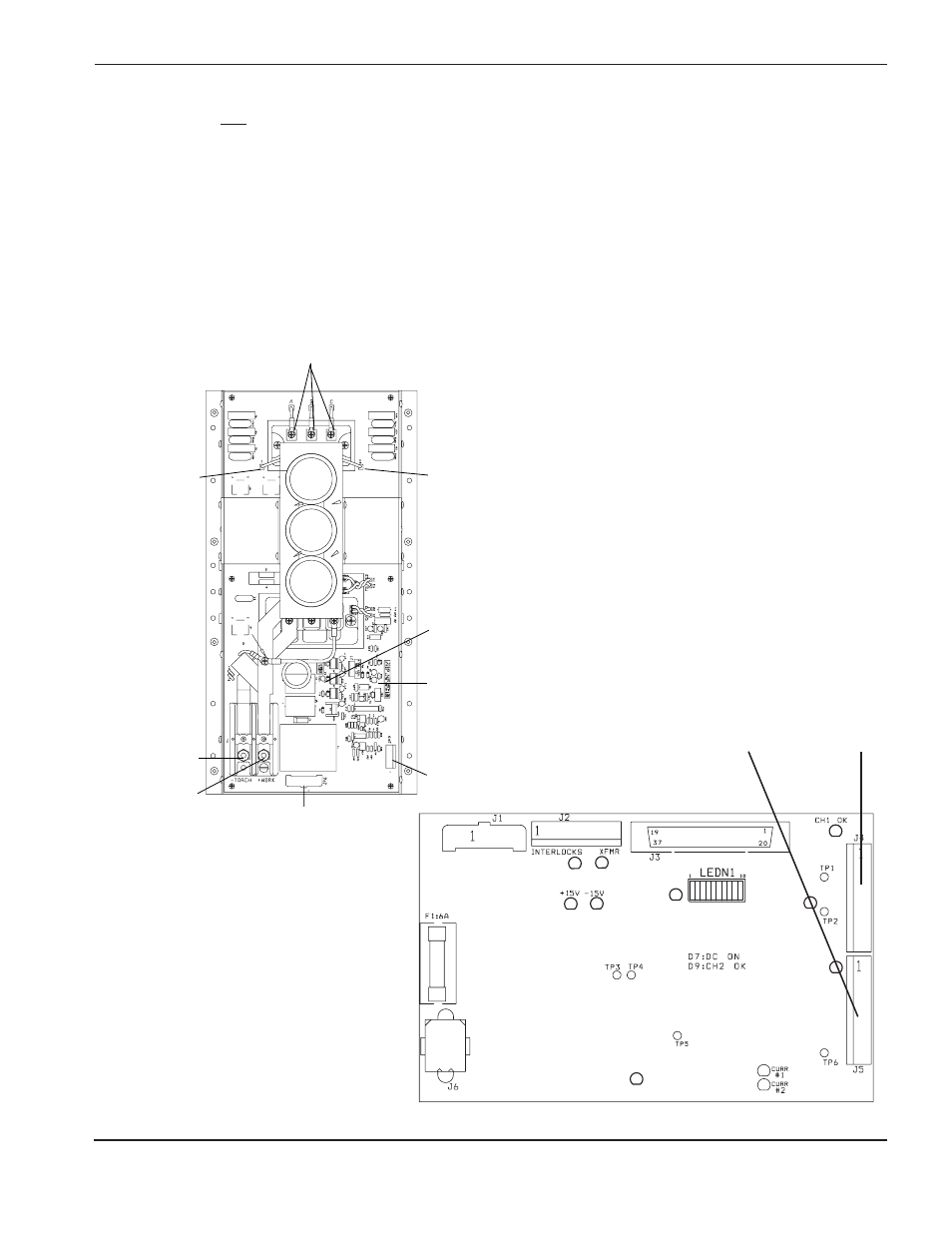

6. Se un chopper non fornisce in uscita +311 VCC, controllare che la spia di controllo di alimentazione LED1 sia
accesa. Se il LED1 è spento, controllare che arrivino 120V a JP6. Se non ci sono 120V su JP6, controllare il
cablaggio di ritorno alla scheda di distribuzione della potenza. Riparare o sostituire i componenti difettosi. Inoltre
controllare che il LED3 diventi verde quando viene dato il comando di avvio (condizione normale). Se il LED1 è
acceso ed il LED3 è rosso quando viene dato il segnale di avvio (condizione di errore), assicurarsi che JP9 sia
alloggiato correttamente. Controllare il cablaggio da JP9 alla scheda di controllo. Se necessario, sostituire la
scheda di controllo.
7. Se un chopper non fornisce ancora +311 VCC dopo aver seguito queste istruzioni fino al passo 6, potrebbe
esserci un problema con il segnale di controllo o con il modulo chopper. Il segnale di controllo del chopper
proviene dalla scheda di controllo PCB3 come livello analogico da 0 a +3.5 VCC, che varia il ciclo di lavoro e la
conseguente corrente di uscita dal chopper. Questi segnali analogici si trovano sulla scheda PCB3, J4, pin 11 e
12 per il CH1 e J5, pin 11 e 12 per il CH2.
D13
D14
D12
D6
D5
D3
D2
D1
D4
D7
D9
Scheda di controllo – PCB 3
J4
J5
Modulo chopper – Vista frontale
JP6
LED3
JP9
LED1
Ponte (-)
Ponte (+)
Torcia (-)
(+) Pezzo
Ingresso trifase
