MANUTENZIONE
3-40 HD4070 Manuale dell’operatore

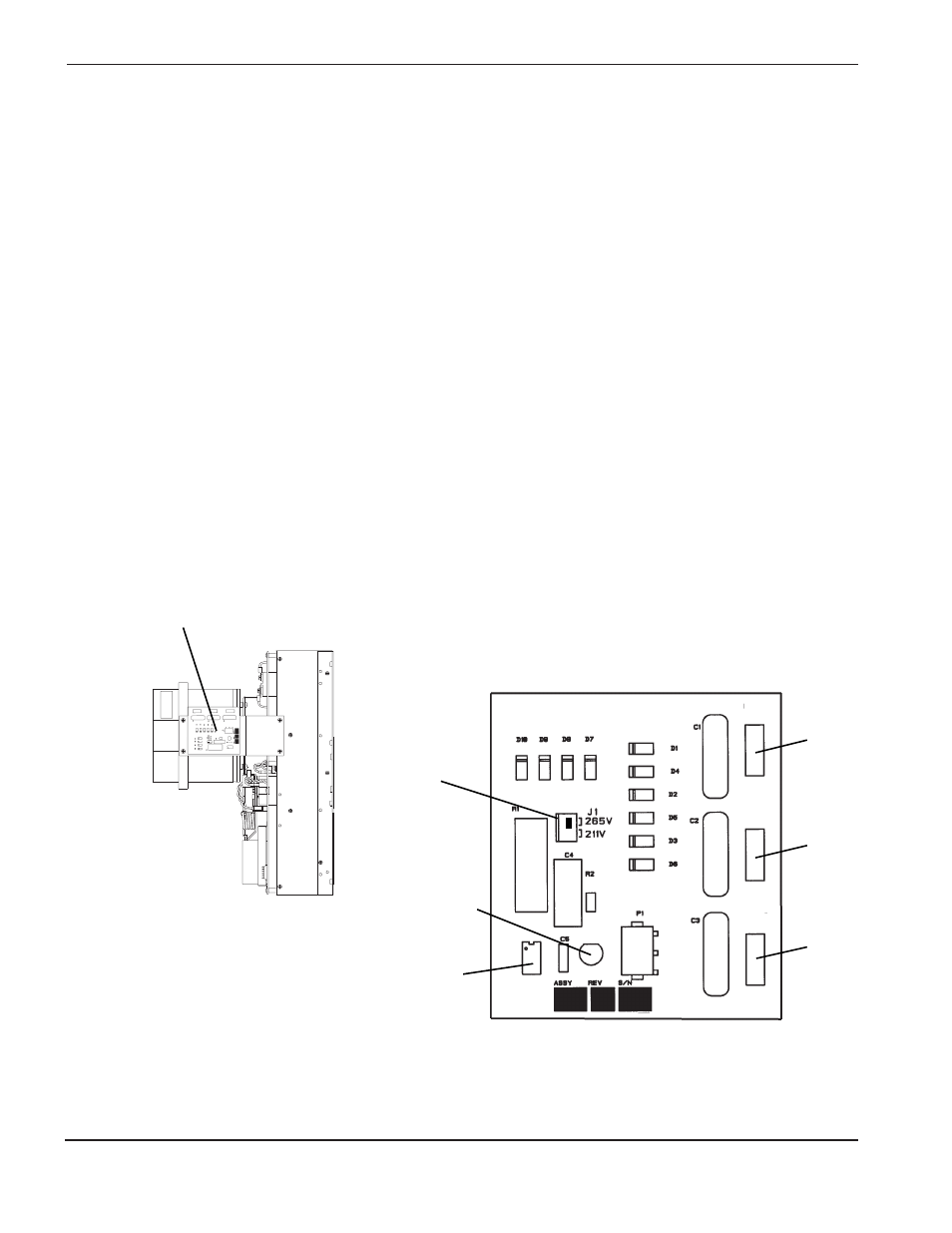

LED di stato e funzionamento della scheda di rilevamento della perdita di
fase PCB1
Funzionamento
Il circuito di rilevamento della perdita di fase controlla la tensione in ingresso e controlla che le tensioni tra gli
ingressi a tre fili siano uguali entro una tolleranza di +/- 15%.
• Dopo che il contattore CON1 si chiude, il fotoaccoppiatore U
1
sulla scheda PCB1 viene attivato,
cortocircuitando i pin 1 e 2 del PL1 ed accendendo il LED1.
• Se il LED1 non si accende:
• Controllare che le tensioni tra i punti A B e C, da fase a fase, siano circa di 255 VCA. Se le tensioni non
sono comprese entro +/- 15%, il LED1 non si accende. Controllare la tensione di linea in ingresso ed i
contatti sul CON1.
• Controllare i fusibili F1-F3 della scheda PCB1. Se uno qualunque dei fusibili è bruciato, la scheda PCB1
è difettosa.
• Controllare il ponticello su P2 e verificare che sia configurato per 265 V.
La scheda di perdita di fase PCB1 è posizionata sul chopper CH2.
Vedere pagina 6-3 per la posizione del CH2.
LED1
U1
A
B
C
F1
F2
F3
P2
Ponticello P2
per 265 V
