MANUTENZIONE
HD4070 Manuale dell’operatore 3-29
0 4 1 5 5 4 R A . e p s
J 1
D1 D2
D5
TP1 TP5 TP3 TP2 TP4

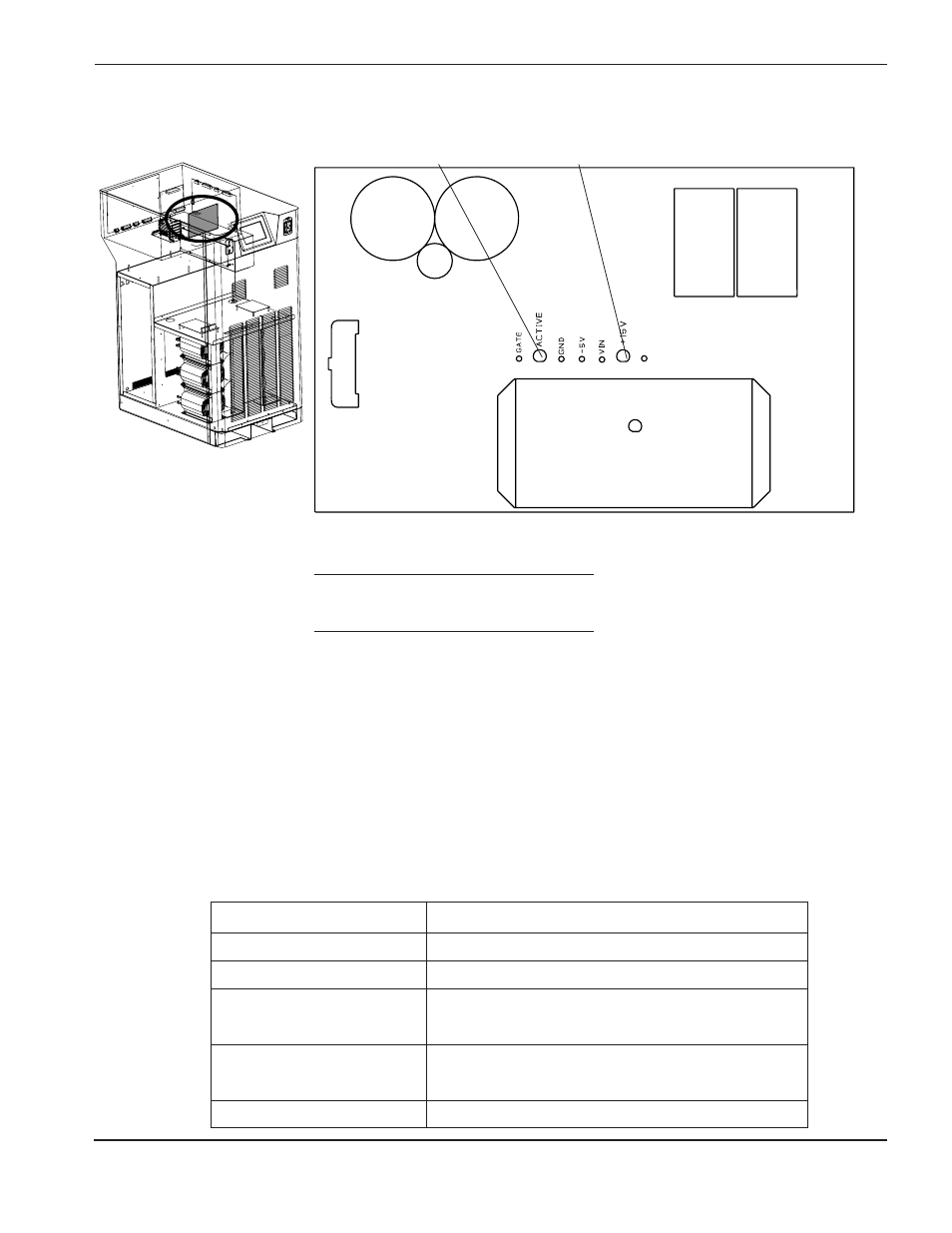

Scheda del gruppo del circuito di avviamento PCB2
Funzionamento
Il circuito di avviamento è costituito da un interruttore veloce che trasferisce rapidamente la corrente dell’arco pilota
sul pezzo. Il circuito di avviamento ha 2 funzioni:
1. Consentire alla corrente iniziale dell’arco pilota di fluire velocemente, con piccola impedenza, attraverso il cavo
dell’arco pilota.
2. Introdurre, dopo che si è stabilita la corrente iniziale dell’arco pilota, un’impedenza al carico dell’arco pilota per
aiutare a trasferire l’arco al pezzo da tagliare. Vedere lo schema nella pagina seguente.
Elenco LED della scheda di controllo dell’arco pilota
LED Segnale Descrizione / Funzione
D1 Arco pilota attivo
D2 LED di alimentazione +15 Volt
Livelli di corrente dell’arco pilota
Il livello di corrente dell’arco pilota cambia in funzione del processo selezionato e del livello di corrente dell’arco.
Vedere la tabella sotto.
D1
Uscita IGBT D2
+15 VCC
Processo Corrente dell’arco pilota
Marcatura 10 A
Processo da 30/45 A 20 A
Processo 80 A
20 A – acciaio al carbonio
25 A – acciaio inox
Processo 130 A
30 A – acciaio al carbonio
35 A – acciaio inox e alluminio
Processo 200 A 40 A
