APPENDICE E – SOFTWARE COMMAND THC E CNC – INFORMAZIONI SUPPLEMENTARI
e-8 HyPerformance HD4070 Manuale dell’operatore
Suggerimenti per l’espansione seriale del CNC per più sistemi plasma
Quelli che seguono sono suggerimenti per l’interfacciamento di un singolo sistema CNC a più sistemi plasma
HD4070 tramite collegamento seriale. Contattare l’ufficio tecnico Hypertherm per maggiori informazioni.
1. Se il controller del CNC è basato su PC, il modo più semplice per stabilire tale collegamento è quello di
aggiungere una scheda di espansione di I/O con il numero opportuno di porte seriali RS422. Le schede di
espansione si possono acquistare presso un gran numero di punti vendita. Ovviamente occorre sviluppare del
software per la gestione della porta dedicata di ciascun sistema plasma.
2. Se il controller del CNC è limitato ad una sola porta seriale, è possibile aggiungere esternamente un
commutatore seriale controllato via software. Questo tipo di dispositivo intercetta i codici di controllo sul
collegamento seriale che sono usati per commutare la connessione tra i diversi canali disponibili. È necessario
sviluppare il software del CNC in modo che supporti questo tipo di dispositivo. Dispositivi di questo tipo sono
acquistabili da BLACK BOX INC. il cui numero di telefono è (877) 877-2269.
3. Se il controller del CNC ha una connessione ethernet è possibile usare un convertitore ethernet – seriale come
quelli prodotti da LANTRONIX INC. (949) 453-3990. Questi dispositivi hanno un indirizzo IP modificabile e
possono essere usati per ottenere interfacce seriali indipendenti per ciascun sistema plasma. Anche in questo
caso occorre che il software del CNC supporti questa funzionalità.

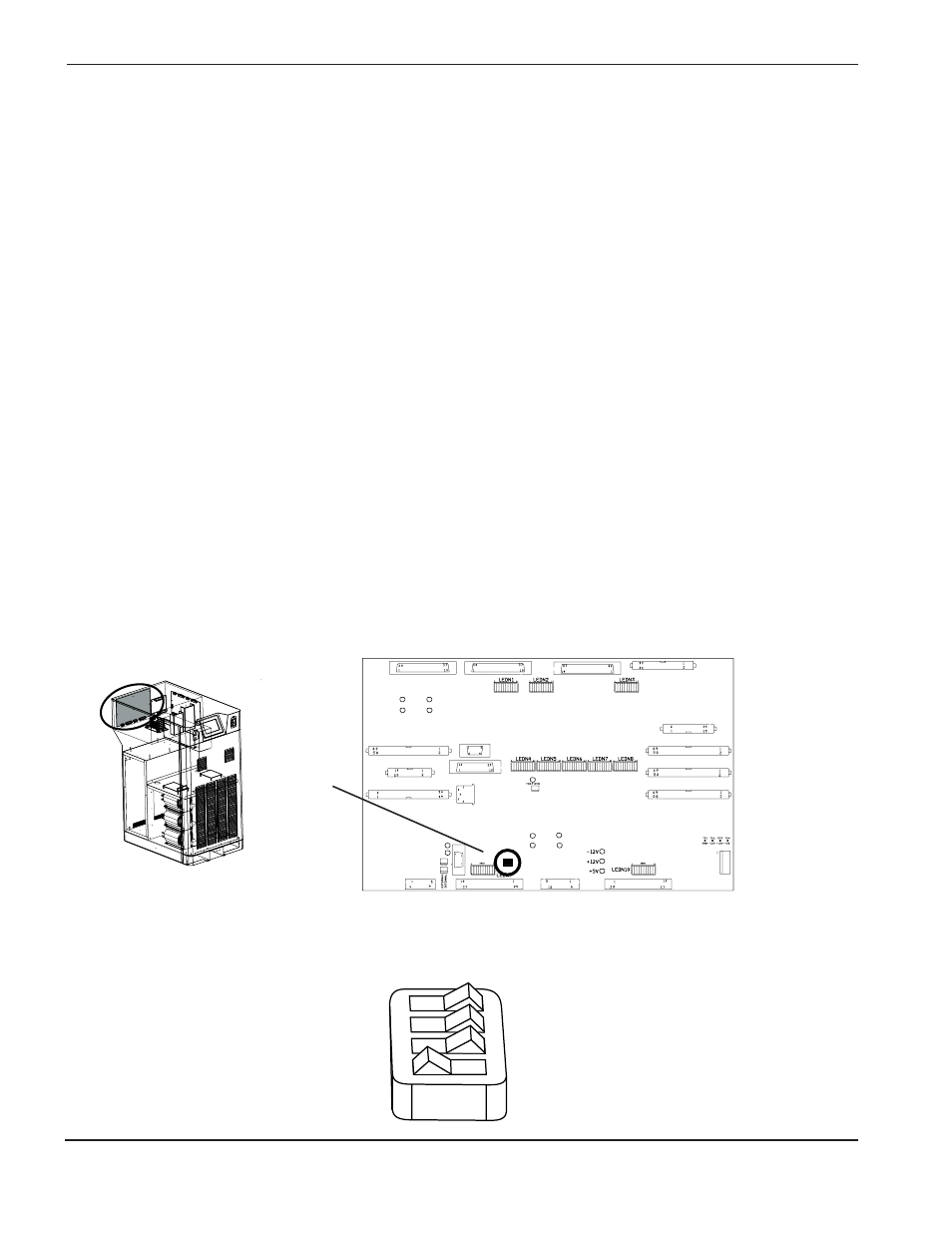

Configurazione di una sola macchina
In una configurazione con un singolo sistema plasma, il commutatore numero 4 deve essere in posizione ON.
I commutatori 1, 2 e 3 sono spenti (OFF).
OFF ON
Configurazione dei commutatori DIP della scheda di commutazione
1 2 3 4
J 3 J 1 J 2 J 4
J 5
J 8
J 1 1
J 1 5
J 6
J 1 0
J 1 3
J 9
J 7
J 1 2
J 2 1 J 2 0 J 1 9 J 1 8
J 1 4
J 1 7
J 1 6
J 2 3
J 2 4
D13
D14
D5
D7
D6
D8
D11
D15 D16
D12
D24
D17
D25
D9
ON
OFF
Commutatore
DIP
