MANUTENZIONE
3-36 HD4070 Manuale dell’operatore

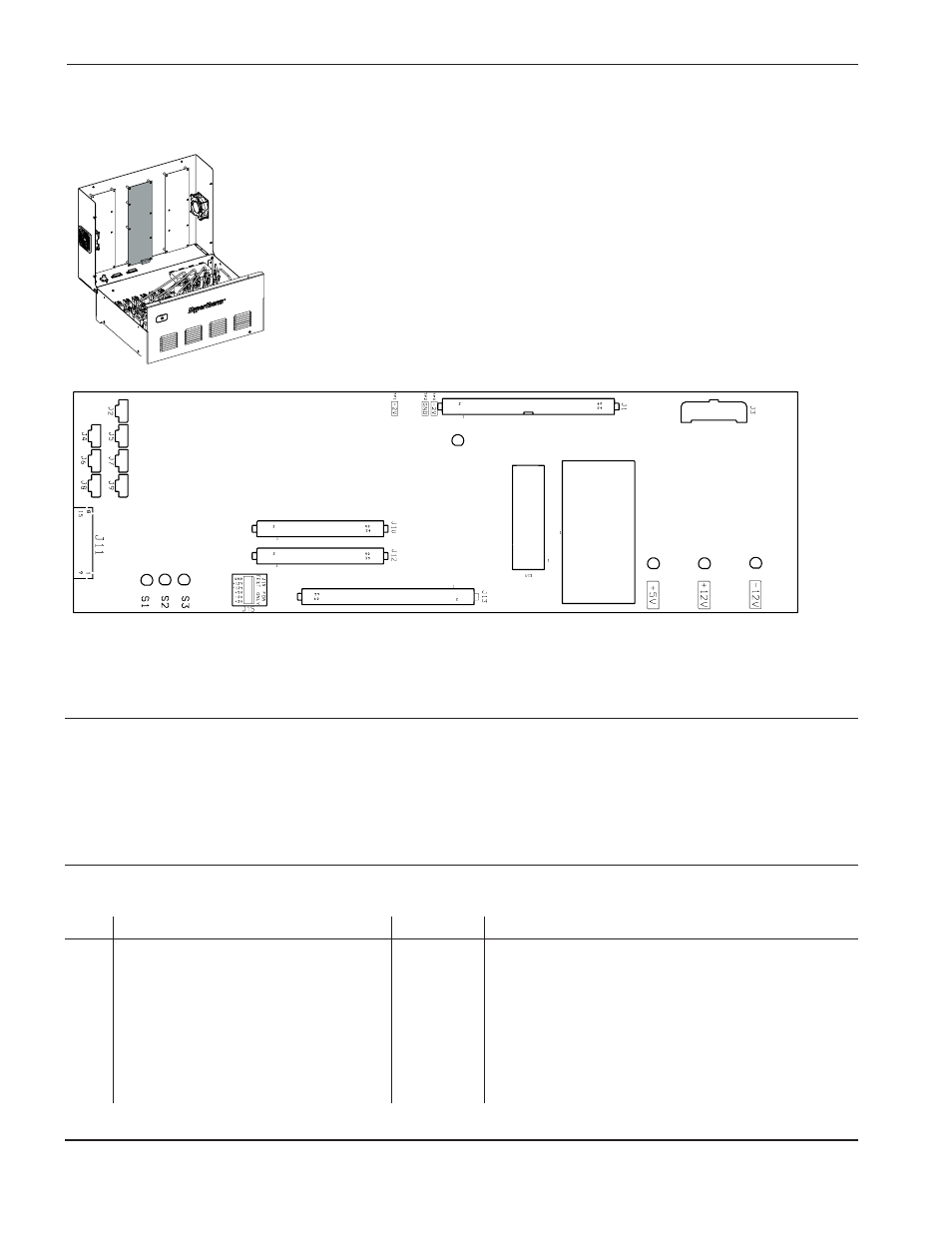

Scheda di controllo della consolle del gas PCB2
D1
D11 D12 D13
D14 D16 D17
041657.eps
4070 .54
Always ON
U23
Elenco LED scheda di controllo della consolle del gas
LED Nome segnale Funzione
D11 S1 Utilizzato, in combinazione di S2 e S3, per impostare lo stato della consolle del
gas. Vedere la tabella sotto
D12 S2 Vedere sopra
D13 S3 Vedere sopra
D14 + 5 VCC LED di alimentazione
D16 + 12 VCC LED di alimentazione
D17 – 12 VCC LED di alimentazione
Il display LCD U23 visualizza i seguenti dati:
– Numero di revisione
– Pressioni del gas in ingresso
– Numero dello stato di funzionamento attuale
– Messaggi di errore
– Posizione della valvola motorizzata
– Tensione di controllo
Tabella di stato del gas : LED (1= Acceso, 0= Spento)
LED D11(S1) D12(S2) D13(S3) N° stato Descrizione
0 0 0 0 Tutte le uscite disattivate
0 0 1 1 Preflow
0 1 0 2 Accensione
0 1 1 3 Libero (non utilizzato)
1 0 0 4 Sfondamento completato
1 0 1 5 Funzionamento a regime
1 1 0 6 Chiusura graduale
1 1 1 7 Libero (non utilizzato)
