MANUTENZIONE
HD4070 Manuale dell’operatore 3-21
– B6, J3 a B7, J1
– B1, J2 a B7, J2
– Ricollegare il cavo piatto alla B1, J4
4. Inserire il disco di prova (codice 081084) nell’unità.
5. Accendere l’alimentazione principale. L’avviamento impiega circa 30 secondi. Dopo l’avviamento il LED (D1)
diviene giallo e tutte le spie sul LED N1 si spengono.
6. Mentre ciascuna scheda viene verificata le spie del LED N corrispondente si accendono. Ciascuna spia si
spegne se la prova è positiva, mentre rimane accesa se c’è un problema. La sequenza di prova è: CPU, COM 3
e 4, FLOPPY, FLASH, I/O BASSO, I/O ALTO, ANALOGICO.
Ciascuna prova può durare 2 minuti. Il LED (D1) è verde se tutte le verifiche vengono superate. Diviene rosso se si
verifica un problema. Alcuni problemi di comunicazione possono causare un congelamento del processo. Se una
verifica dura più di 2 minuti, riavviare l’alimentatore.

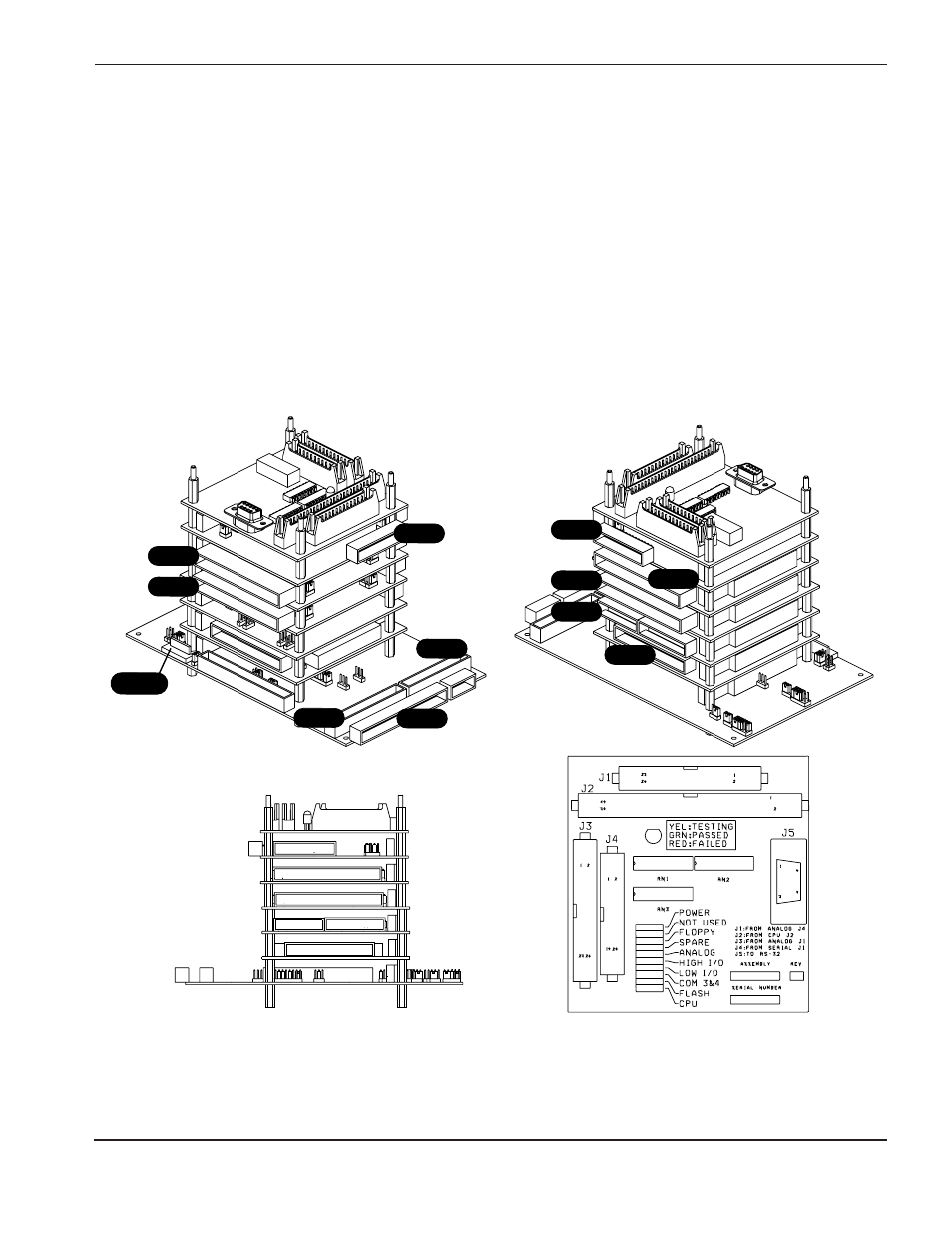

D1
LEDN1
Test Board: B7
B 1
B 5
B 4
B 3
B 2
B 6
B 7
B6-J3
B2-J2
B1-J3
B6-J1
B5-J4
B4-J4
B1-J25
B1-J4 B1-J2
B5-J1 B4-J1
B3-J1
