MANUTENZIONE
3-46 HD4070 Manuale dell’operatore
Punti di connessione/LED e punti di prova
Potenza d’ingresso Potenza d’ingresso
Potenza CC scheda a CC scheda a
Potenza Colore d’uscita CC circuito stampato circuito stampato
CC cavo alimentazione Motor Drive Control
+ 12 VCC Blu TB2-1 J8-3/D43 e TP6
Comune Bianco TB2-3 J8-4/D42 e TP5
+ 12 VCC Blu TB2-2 J1-3/TP4
Comune Bianco TB2-4 J1-4/TP2
+ 24 VCC Blu TB2-5 J8-5/D41 e TP4
Terra Bianco TB2-7 J8-6/TP3 Terra
+ 24 VCC Blu TB2-6 J8-7
+ 24 VCC Blu J1-5/TP6 J8-8
Terra Bianco TB2-8 J1-6/TP5 Terra
Terra Bianco TB2-11 J8-2 Terra
+ 5 VCC Blu TB2-15 J8-1/D44 e TP7
Terra Bianco TB2-12 J1-2 Terra
+ 5 VCC Blu TB2-16 J1-1/TP1
+ 5 VCC Blu TB2-13 Resistore 1 montato
Terra Bianco TB2-10 su dissipatore di calore
Alimentatore del THC

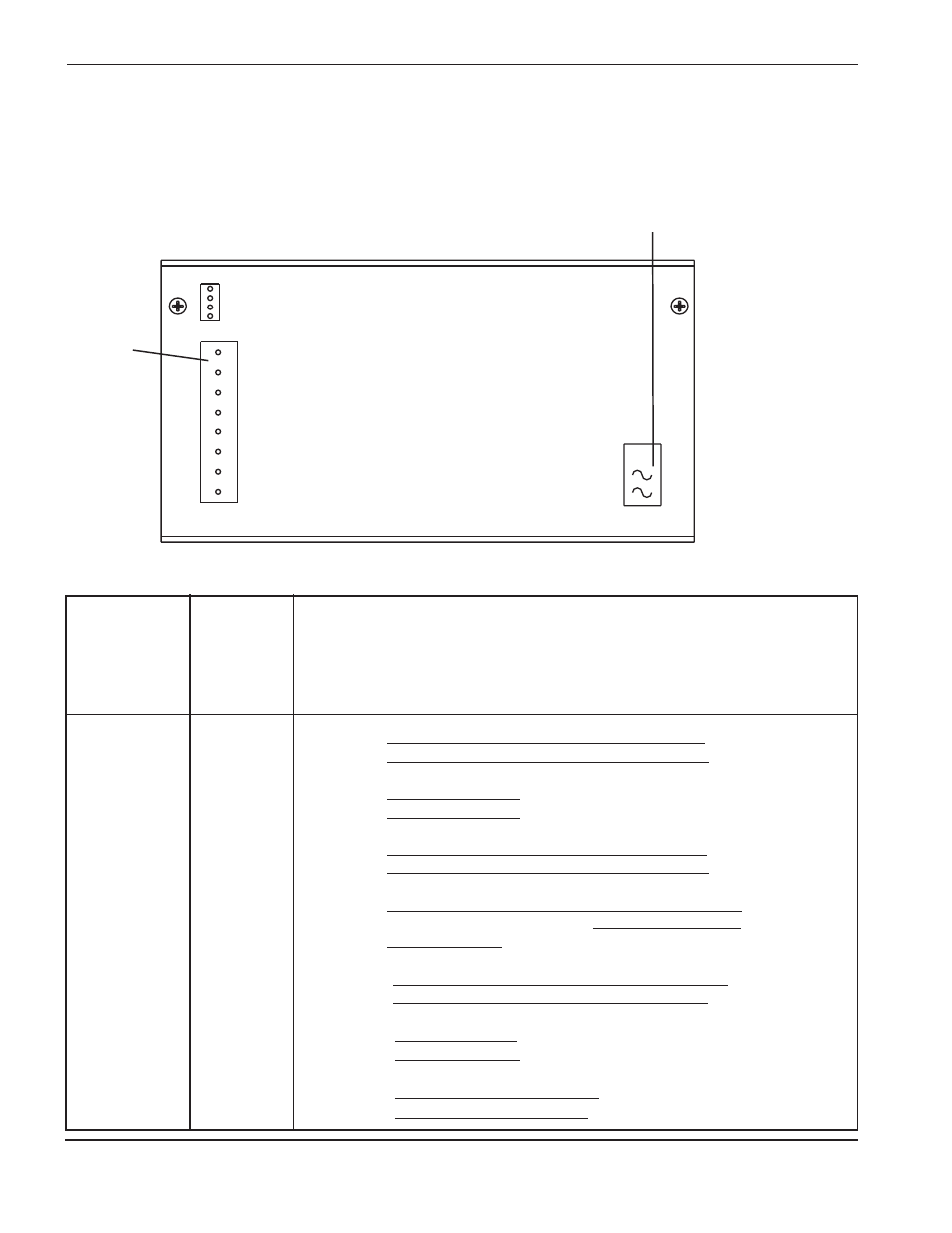

I seguenti collegamenti sono posizionati sulla scheda dell’alimentatore posizionata all’interno del quadro di
comando. Vedere la figura e la tabella sotto. Vedere la figura del quadro di comando nella pagina precedente per
individuarne la posizione.
THC.60
POWER SUPPLY
GND
229069
AC POWER IN
7,8 GND
9,10 GND
11,12 GND
13,14 +5V
15,16 +5V
5,6 +24V
3,4 -12V
1,2 +12V
4 PF
3 S-
2 S+
1 N/C
PWR FAIL
DC POWER OUT
PWR FAIL
TB2
TB1
Potenza CC, LED e punti di prova
