MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 48 di 52 flowserve.com

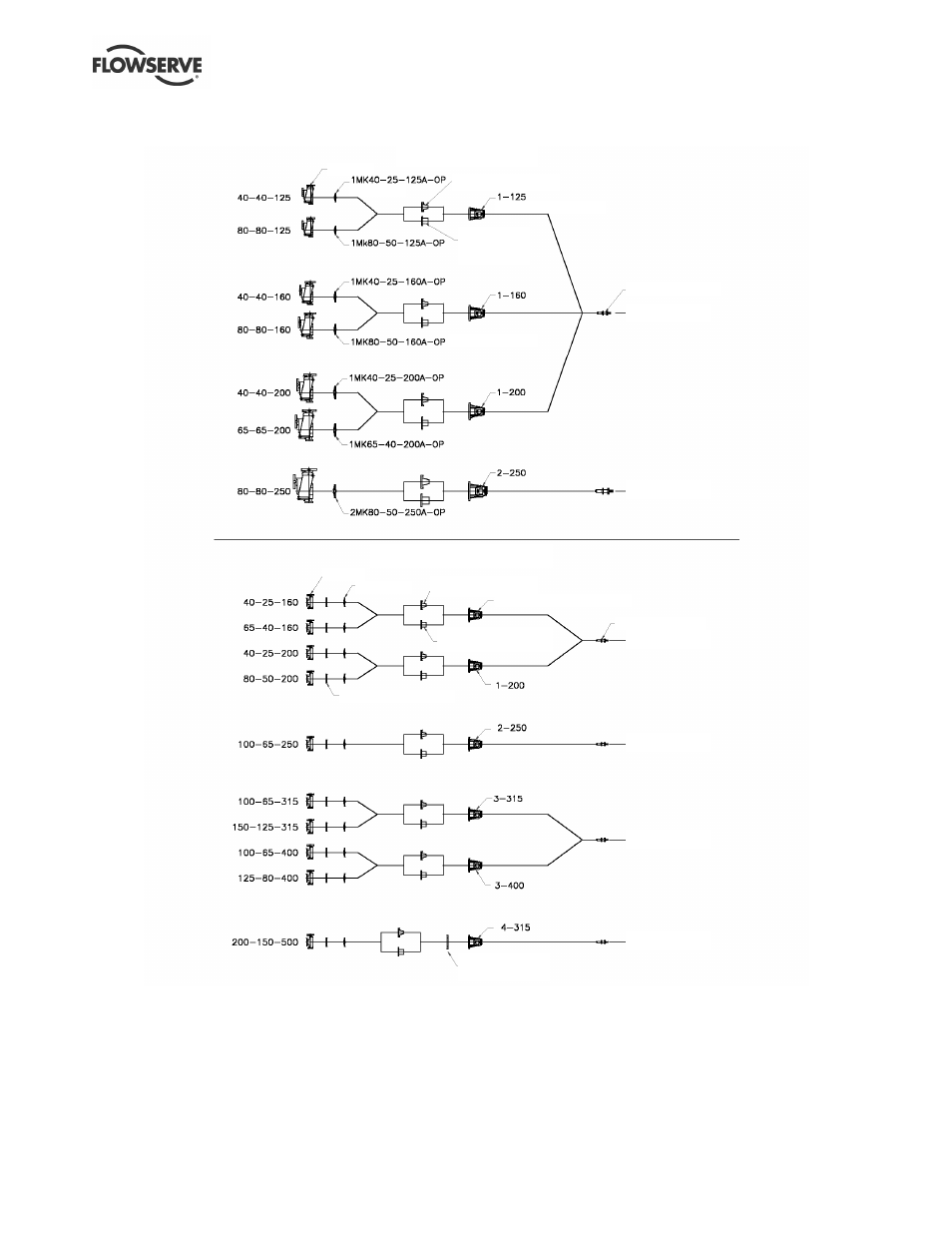

8.4.3 Intercambiabilità delle parti delle pompe autoadescanti e con girante arretrata
Disegno estratto da E576/159; data di pubblicazione: 30/08/10
Corpo
Supporto 1
Supporto 2
Albero e cuscinetti
Corpo
Supporto 1
Supporto 2
Supporto 3
Supporto 4
Girante arretrata
Girante
Girante
Cassastoppa conica
Supporto cuscinetti
Cassastoppa
cilindrica
(taglio diritto)
Cassastoppa conica
Supporto cuscinetti 1 - 160
Albero e cuscinetti
Cassastoppa cilindrica
Anello distanziale
Adattatore della
cassastoppa
Autoadescante
