MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 43 di 52 flowserve.com

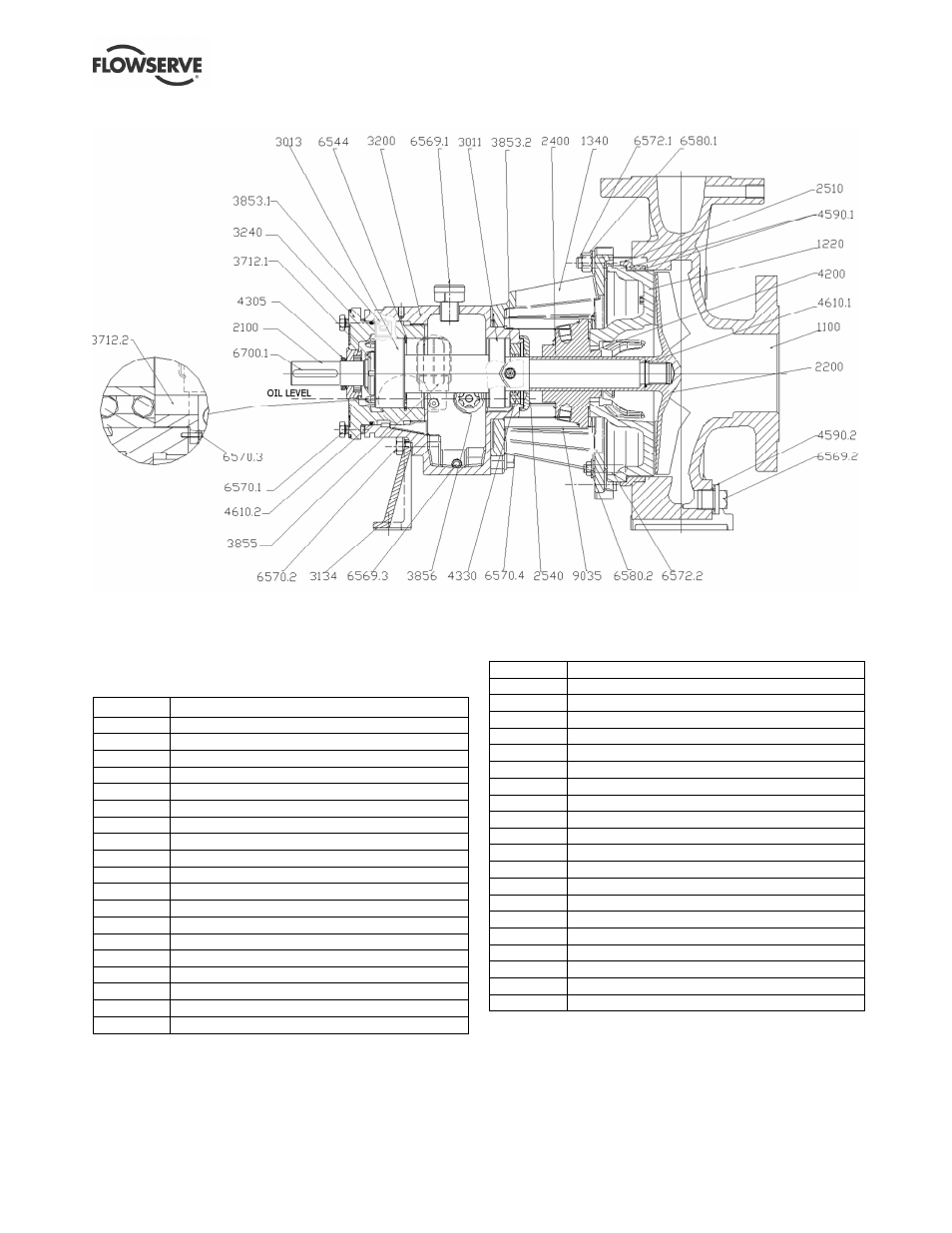

8.2.3 Sezione della versione con girante arretrata
8.2.4 Elenco delle parti della versione con girante
arretrata
Articolo Descrizione
1100 Corpo
1220 Coperchio
1340 Adattatore
2100 Albero
2200 Girante
2400 Camicia *
2510 Anello distanziale
2540 Deflettore (liquido)
3011 Cuscinetto radiale a sfere
3013 Cuscinetto reggispinta
3134 Piedino di appoggio
3200 Supporto cuscinetti
3240 Portacuscinetto
3712.1 Ghiera bloccaggio cuscinetto
3712.2 Ghiera bloccaggio cuscinetto
3853.1 Ingrassatori (solo lubrificazione a grasso) *
3853.2 Ingrassatori (solo lubrificazione a grasso) *
3855 Oliatore a livello costante (solo lubrificazione a olio) *
3856 Vetro spia
4200 Tenuta meccanica
4305 V-ring
4330 Tenuta a labirinto
4590.1 Guarnizione
4590.2 Guarnizione *
4610.1 O-ring
4610.2 O-ring
6544 Anello di sicurezza
6569.1 Tappo (di riempimento)
6569.2 Tappo *
6569.3 Tappo (magnetico)
6570.1 Vite
6570.2 Vite
6570.3 Vite
6570.4 Vite
6572.1 Prigioniero
6572.2 Prigioniero
6580.1 Dado
6580.2 Dado
6700.1 Chiavetta
9035 Protezione
* Opzione standard
Disegno estratto da B731/2083
