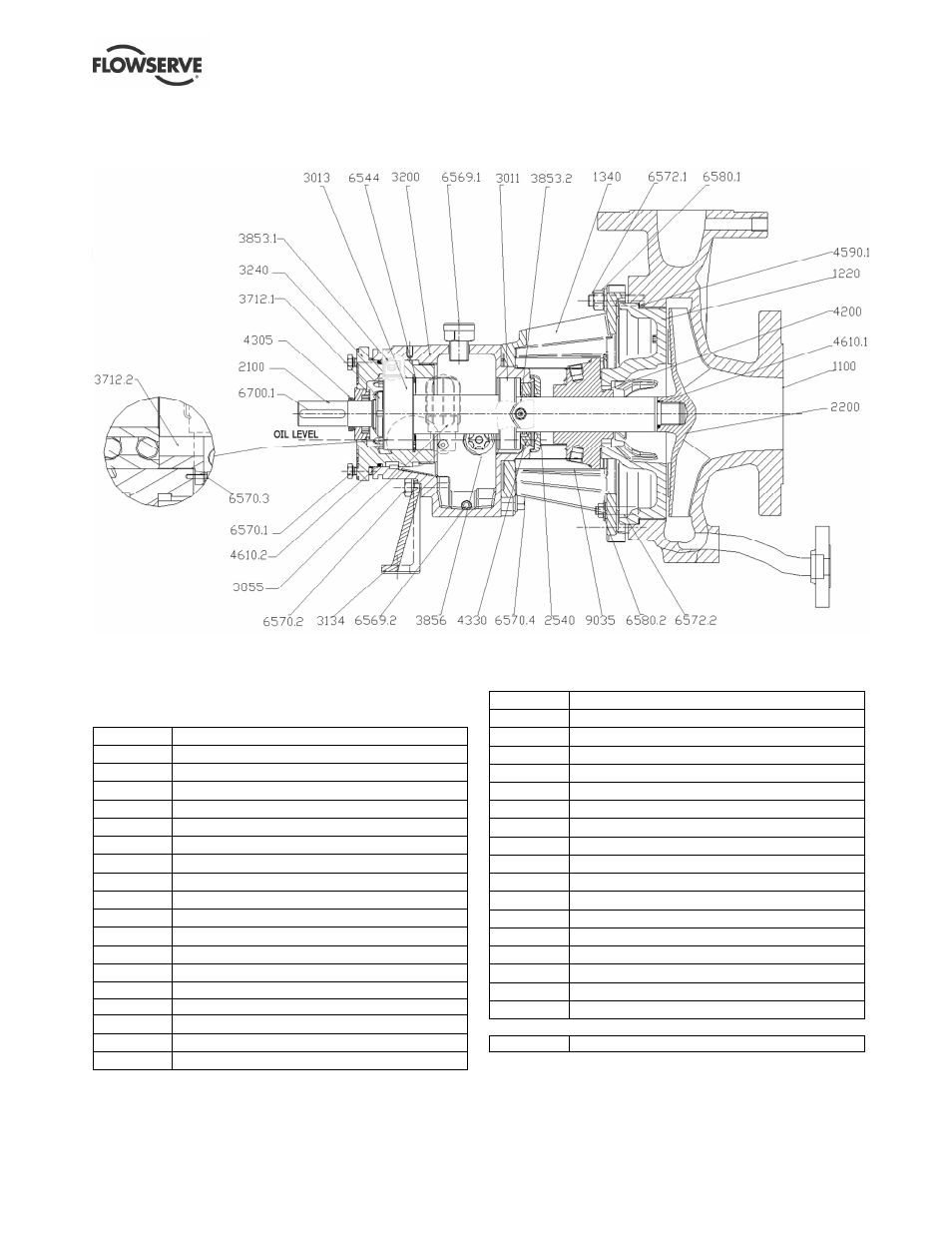

8.2 Sezione della versione autoadescante con girante arretrata e piedi in mezzeria
8.2.1 Sezione della versione con piedi in mezzeria
8.2.2 Elenco delle parti della versione con piedi
in mezzeria
Articolo
Descrizione
1100
Corpo
1220
Coperchio
1340
Adattatore
2100
Albero
2200
Girante
2540
Deflettore (liquido)
3011
Cuscinetto radiale a sfere
3013
Cuscinetto reggispinta
3134
Piedino di appoggio
3200
Supporto cuscinetti
3240
Portacuscinetto
3712.1
Ghiera bloccaggio cuscinetto
3712.2
Ghiera bloccaggio cuscinetto
3853.1
Ingrassatori (solo lubrificazione a grasso) *
3853.2
Ingrassatori (solo lubrificazione a grasso) *
3855
Oliatore a livello costante
3856
Vetro spia
4200
Tenuta meccanica
4305
V-ring
4330
Tenuta a labirinto
4590
Guarnizione
4610.1
O-ring
4610.2
O-ring
6544
Anello di sicurezza
6569.1
Tappo (di riempimento)
6569.2
Tappo (magnetico)
6570.1
Vite
6570.2
Vite
6570.3
Vite
6570.4
Vite
6572.1
Prigioniero
6572.2
Prigioniero
6580.1
Dado
6580.2
Dado
6700.1
Chiavetta
9035
Protezione
Articoli non illustrati
2400
Camicia *
* Opzione standard
