MANUALE D'USO POMPA DURCO MARK 3 ISO ITALIANO 26999938 06-12
Pagina 36 di 52 flowserve.com

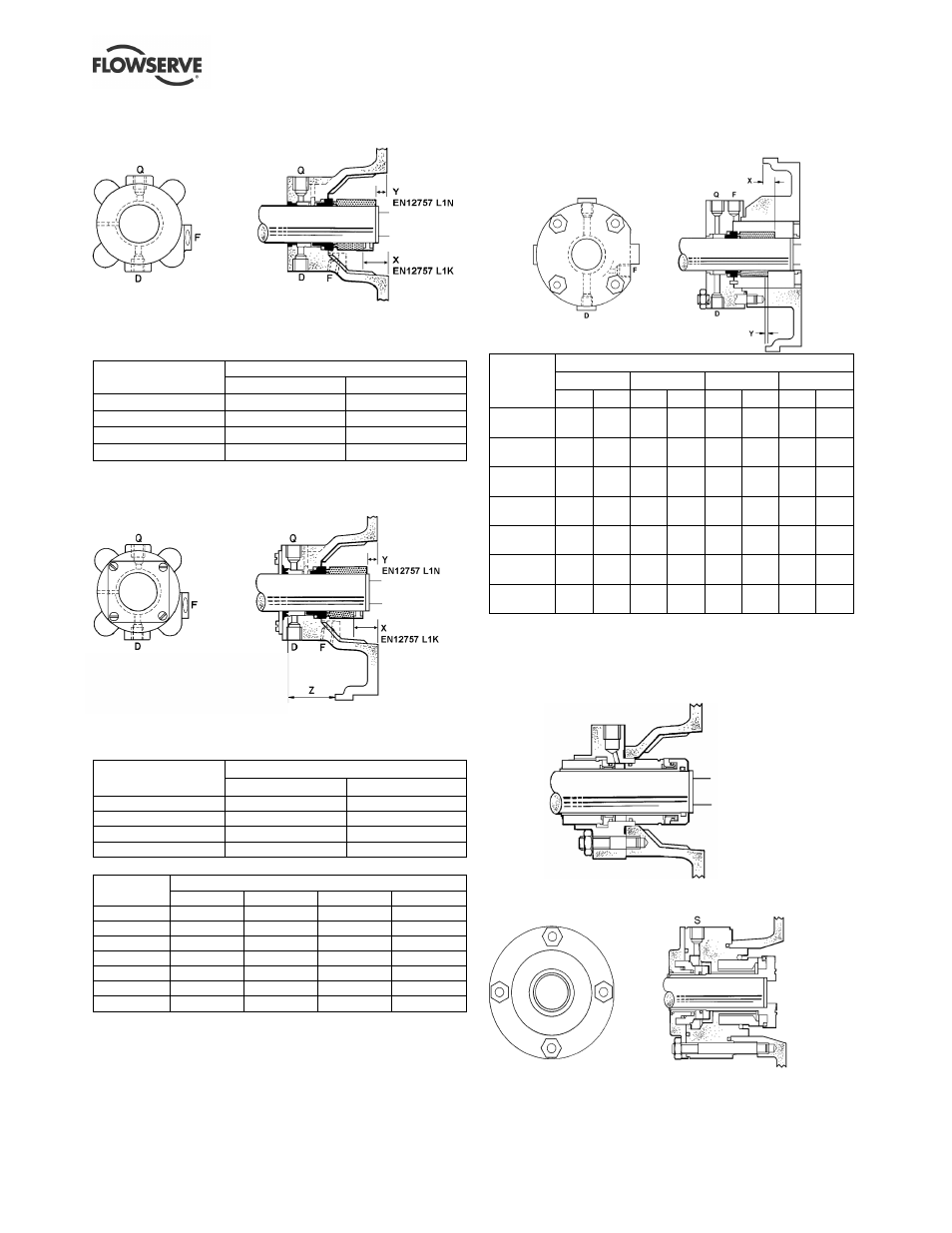

6.11.1c Tenuta singola con bussola esterna di
sicurezza
Q - Rp ¼ in. raffreddamento (quench)
D - Rp ¼ in. drenaggio
F - Rp ¼ in. flussaggio
Supporto cuscinetti
Valori di registrazione mm (in.)
X Y
Supporto 1 23.5 (0.925) 11.0 (0.433)
Supporto 2 34.0 (1.339) 19.0 (0.748)
Supporto 3 33.5 (1.319) 11.0 (0.433)
Supporto 4 51.5 (2.028) 24.0 (0.945)
6.11.1d Tenuta singola con tenuta esterna a
labbro
NB: facendo leva rimuovere la flangia dopo aver inserito la camicia
sull’albero.
Supporto cuscinetti
Valori di registrazione mm (in.)
X Y
Supporto 1 23.5 (0.925) 11.0 (0.433)
Supporto 2 34.0 (1.339) 19.0 (0.748)
Supporto 3 33.5 (1.319) 11.0 (0.433)
Supporto 4 51.5 (2.028) 24.0 (0.945)
Dimensioni
della pompa
Valori di registrazione Z mm (in.)
Supporto 1 Supporto 2 Supporto 3 Supporto 4
125 41.5 (1.634) - - -
160 41.5 (1.634) 49.0 (1.929) - -
200 36.5 (1.437) 49.0 (1.929) - -
250 - 44.0 (1.732) 45.0 (1.771) -
315 - 44.0 (1.732) 45.0 (1.771) 65.0 (2.559)
400 - - 36.5 (1.437) 57.0 (2.244)
500 - 44.0 (1.732) 45.0 (1.771) 65.0 (2.559)
6.11.1e Tenuta singola con bussola di sicurezza
interna ed esterna
EN12757 L1N
EN12757 L1K
Dimensioni
della
pompa
Valori di registrazione mm (in.)
Supporto 1 Supporto 2 Supporto 3 Supporto 4
X Y X Y X Y X Y
125
12.5
(0.492)
0
(0)
- - - - - -
160
12.5
(0.492)
0
(0)
5.5
(0.217)
-9.5
(-0.374)
- - - -
200
17.5
(0.689)
5.0
(0.197)
5.5
(0.217)
-9.5
(-0.374)
- - - -
250 - -
10.6
(0.417)
-4.4
(-0.173)
18.3
(0.720)
-4.3
(-0.169)
- -
315 - -
10.6
(0.417)
-4.4
(-0.173)
18.3
(0.720)
-4.3
(-0.169)
-4.7
(-0.185)
-32.3
(-1.272)
400 - - - -
27.0
(1.063)
-4.3
(-0.169)
3.5
(0.138)
-24.0
(-0.945)
500 - -
10.6
(0.417)
-4.4
(-0.173)
18.3
(0.720)
-4.3
(-0.169)
-4.7
(-0.185)
-32.3
(-1.272)
6.11.2 Tipi di tenuta a cartuccia
6.11.2a Tenuta a cartuccia in cassastoppa conica
Seal Sentry
6.11.2b Tenuta a cartuccia con camicia ad uncino
Per S, consultare le istruzioni del fornitore delle tenute.
Q - Rp ¼ in. raffreddamento
(quench)
D - Rp ¼ in. drenaggio
F - Rp ¼ in. flussaggio
Z - Posizione camicia rigida tenuta a
Q - Rp ¼ in. raffreddamento
(quench)
D - Rp ¼ in. drenaggio
F - Rp ¼ in. flussaggio
