Blocchi funzionali
Blocchi funzionali per terminali TwinSAFE Logic 79
3.14.3 Configurazione del blocco funzionale CONNECTION SHUTDOWN nel
TwinCAT System Manager

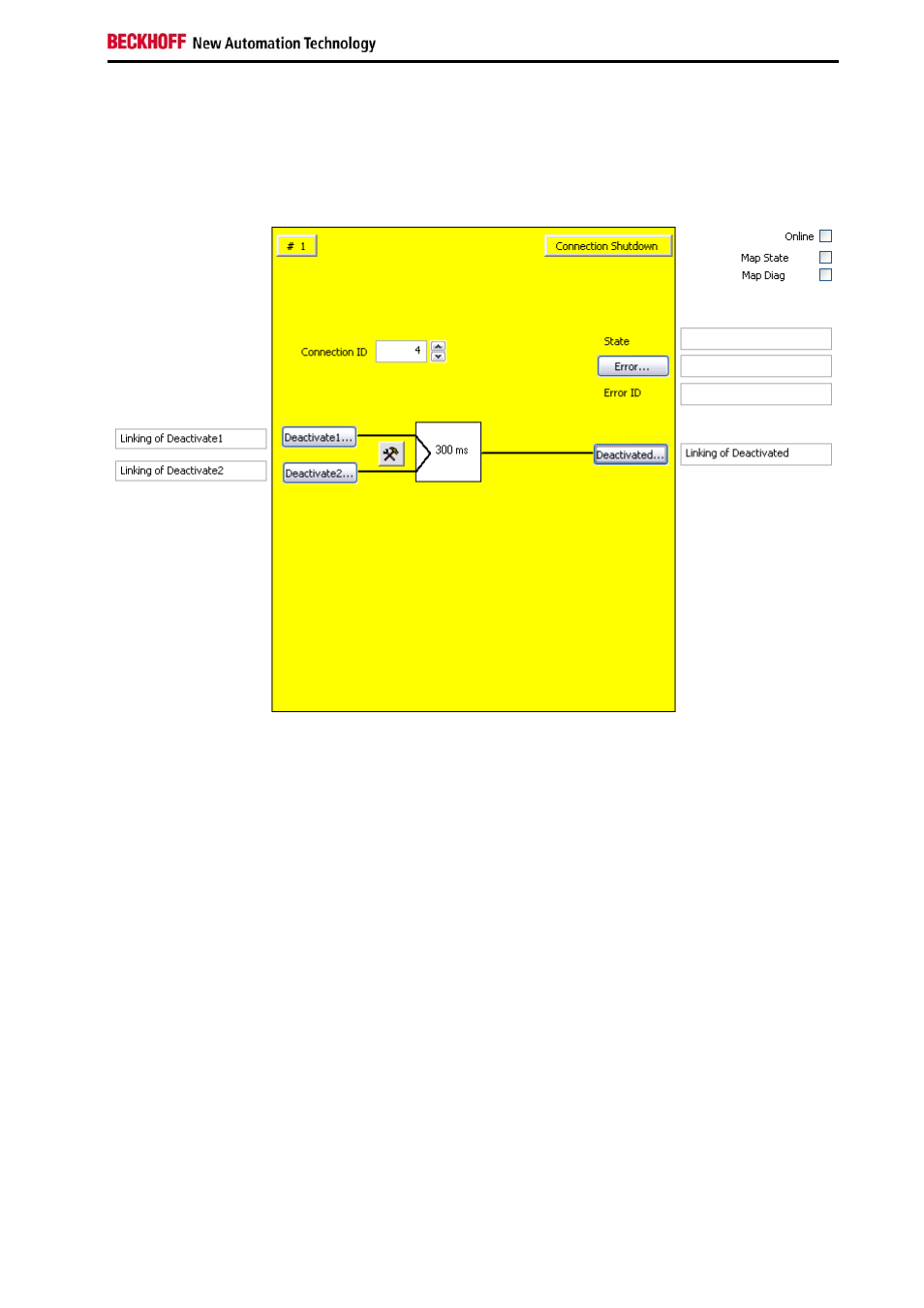

Figura 3-37: Configurazione del blocco funzionale CONNECTION SHUTDOWN
Tramite i pulsanti Deactivate1 e Deactivate2 è possibile collegare i segnali di ingresso. Tramite il pulsante
di impostazione a destra dei pulsanti Deactivate(x), gli ingressi possono essere configurati come contatto
normalmente aperto (NO) o contatto normalmente chiuso (NC).
Tramite il pulsante Deactivated è possibile collegare il segnale di connessione terminata.
Tramite la casella di modifica 'Connection ID' è possibile indicare la Connection ID della connessione che
deve essere terminata tramite il blocco funzionale. Il blocco funzionale collega il Connection ID e non il
Connection No. della connessione TwinSAFE.
Tramite il pulsante 'Error' può essere collegato lo stato di errore.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
