IndiceBlocchi funzionali
28 Blocchi funzionali per terminali TwinSAFE Logic
3.3.3 Configurazione del blocco funzionale OPMODE nel TwinCAT System
Manager

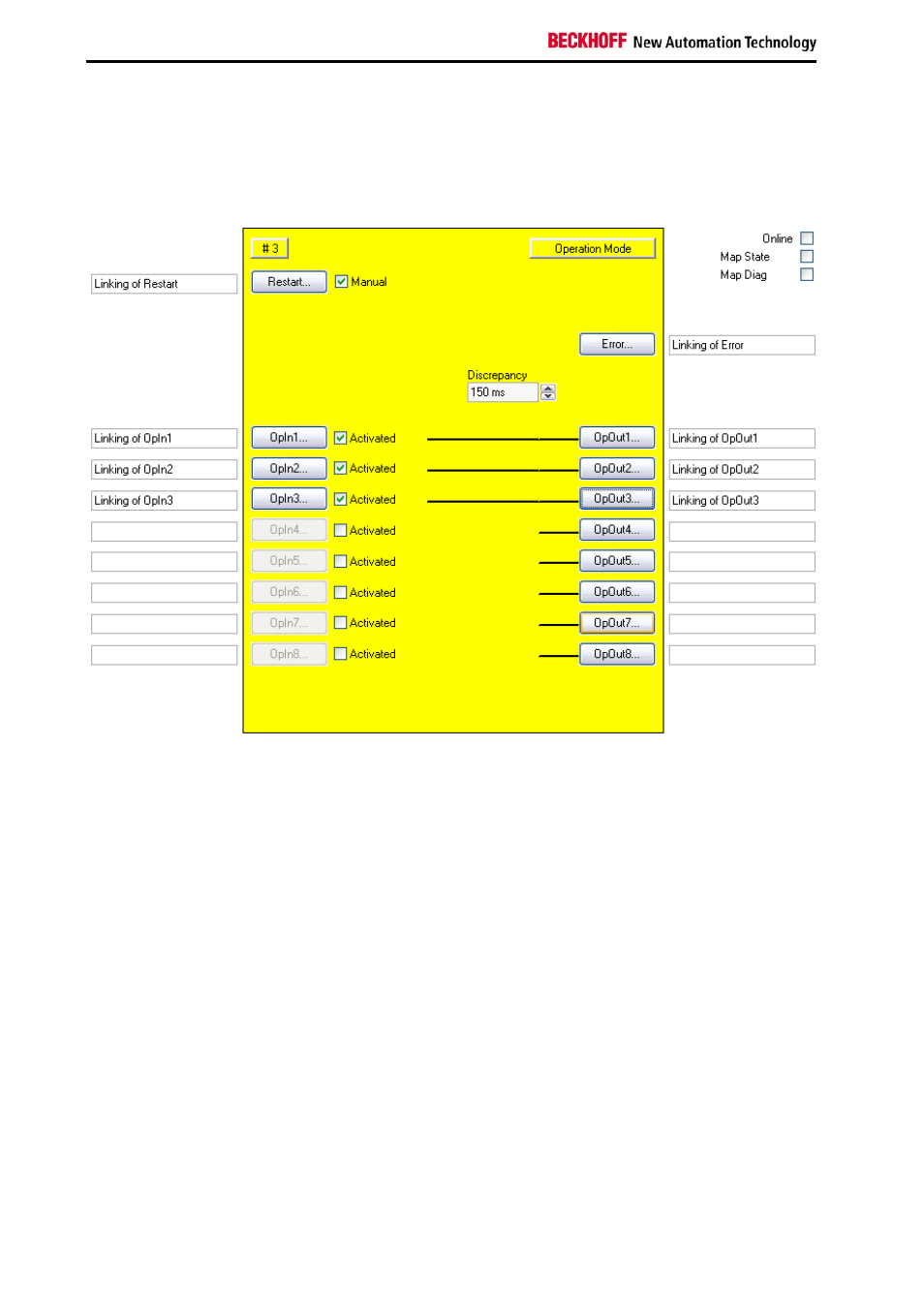

Figura 3-6: Configurazione del blocco funzionale OPMODE
Con le caselle di controllo 'Activated' a destra accanto ai pulsanti 'Restart' o 'OpIn(x)' si attivano il riavvio
manuale o l'ingresso corrispondente.
I pulsanti 'Restart' o 'OpIn(x)' possono essere selezionati solo se la casella di controllo corrispondente è
selezionata.
Con i pulsanti 'Restart' e 'OpIn(x)' si collegano le variabili di ingresso del blocco funzionale OPMODE.
Con i pulsanti 'Error' e 'OpOut(x)' si collegano le variabili di uscita del blocco funzionale OPMODE.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
Con la casella di selezione 'Discrepancy' si configura il tempo di discrepanza.
