12 Blocchi funzionali per terminali TwinSAFE Logic

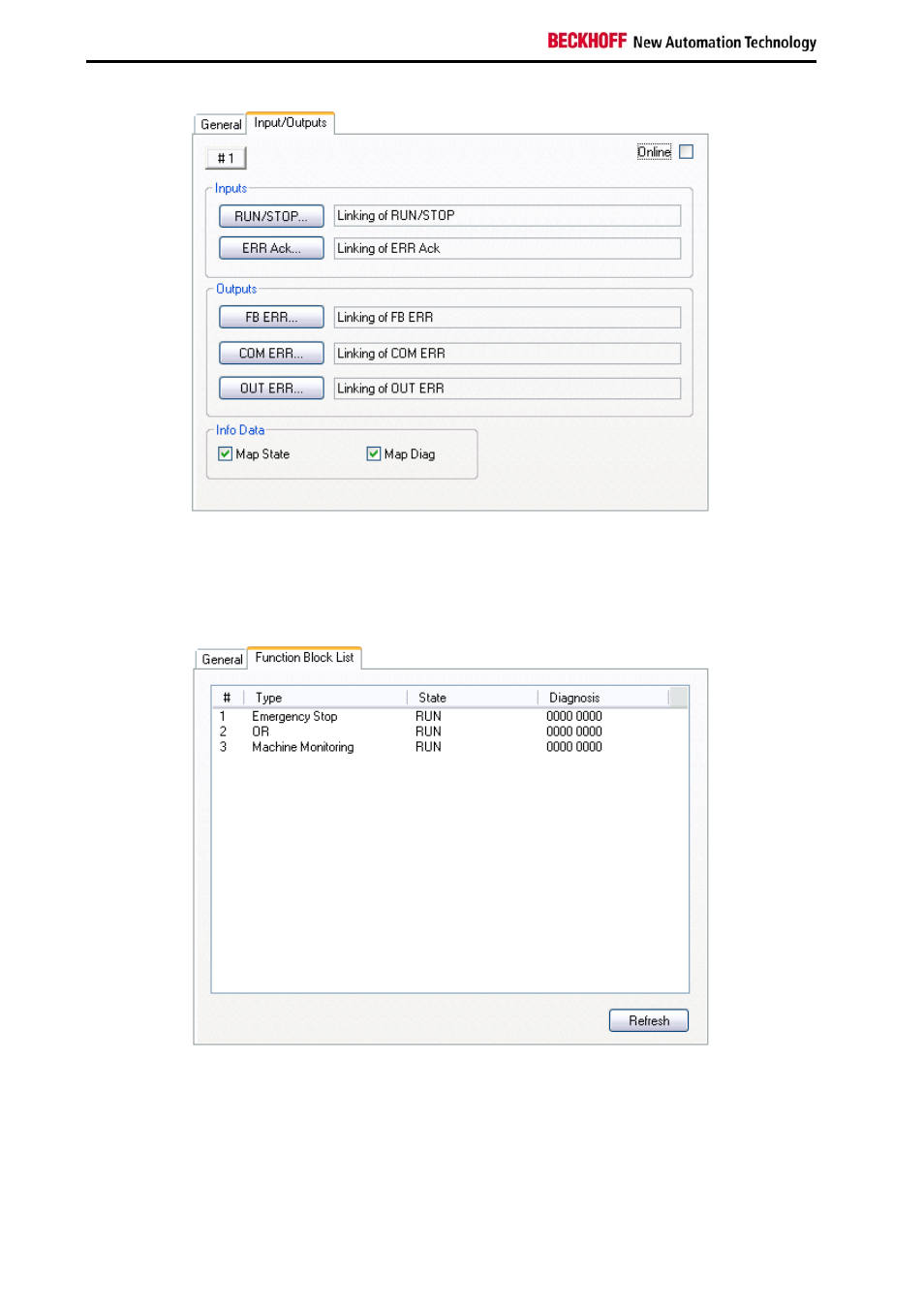

Figura 2-2: Inputs/Outputs
Lo stato dei blocchi funzionali TwinSAFE viene visualizzato online in una pagina riepilogativa. Il sistema
legge lo stato corrente dall’EL6900/KL6904, mediante un aggiornamento manuale.
Figura 2-3: Function Block List
Se sono impostate le caselle di controllo 'Map State' e 'Map Diag' dei singoli blocchi funzionali TwinSAFE,
i dati di stato e di diagnostica dei blocchi funzionali vengono copiati nell'immagine di processo ciclica e
possono essere direttamente collegati a variabili PLC. La descrizione dei valori di stato e di diagnostica
sono reperibili nei rispettivi blocchi funzionali.
