58 Blocchi funzionali per terminali TwinSAFE Logic
3.8.3.2 Esempio di configurazione con due sensori di muting a due canali

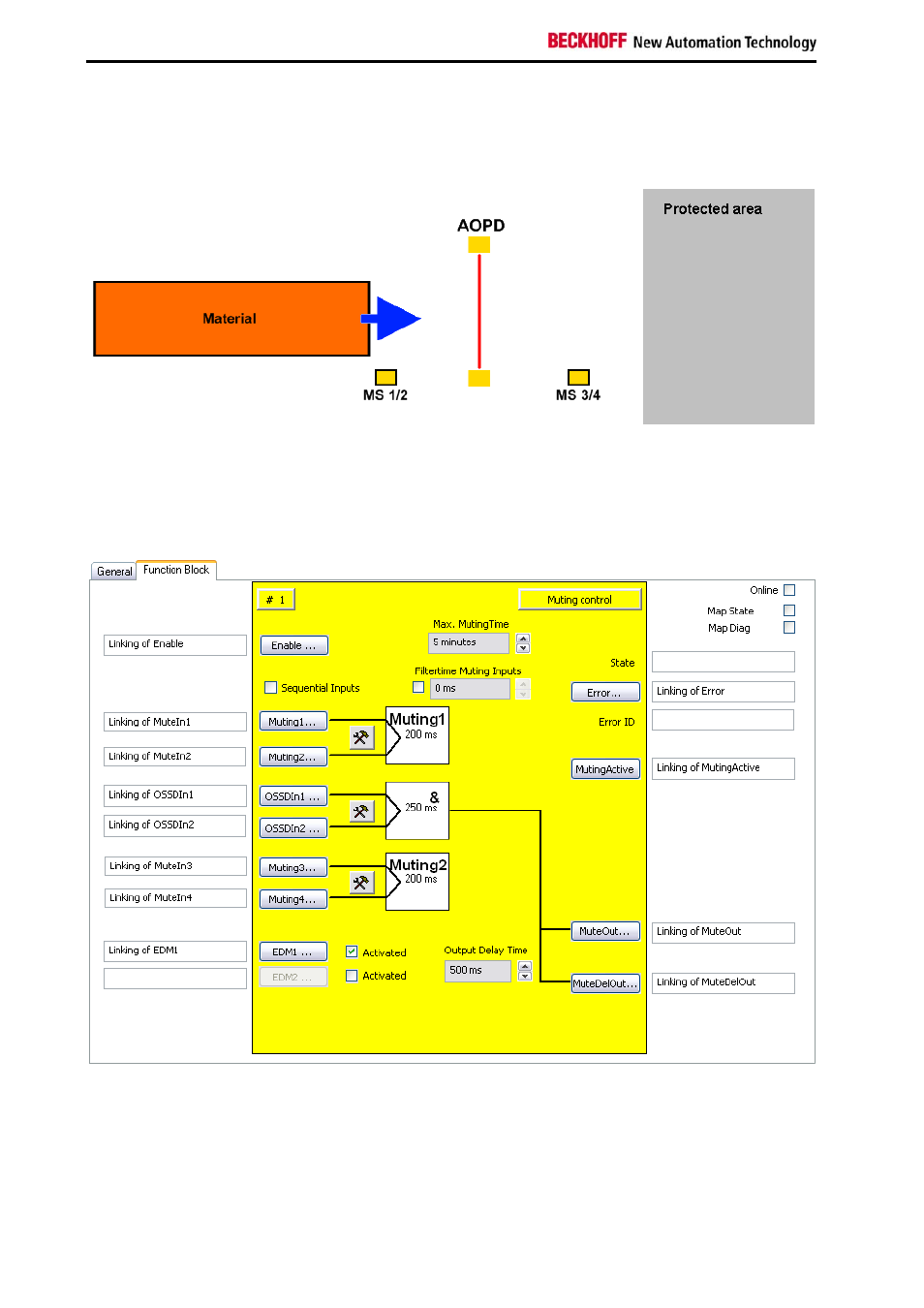

Figura 3-22: Esempio di configurazione con due sensori di muting a due canali
La parametrizzazione del blocco funzionale MUTING per questo caso è mostrata nel seguente
screenshot. La casella di controllo 'Sequential Inputs' non è impostata e i 4 ingressi di muting sono
configurati e inseriti come ingressi bicanale con monitoraggio del tempo di discrepanza.
Figura 3-23: Esempio di muting
