Blocchi funzionali
Blocchi funzionali per terminali TwinSAFE Logic 71
3.12.3 Configurazione del blocco funzionale TON nel TwinCAT System Manager

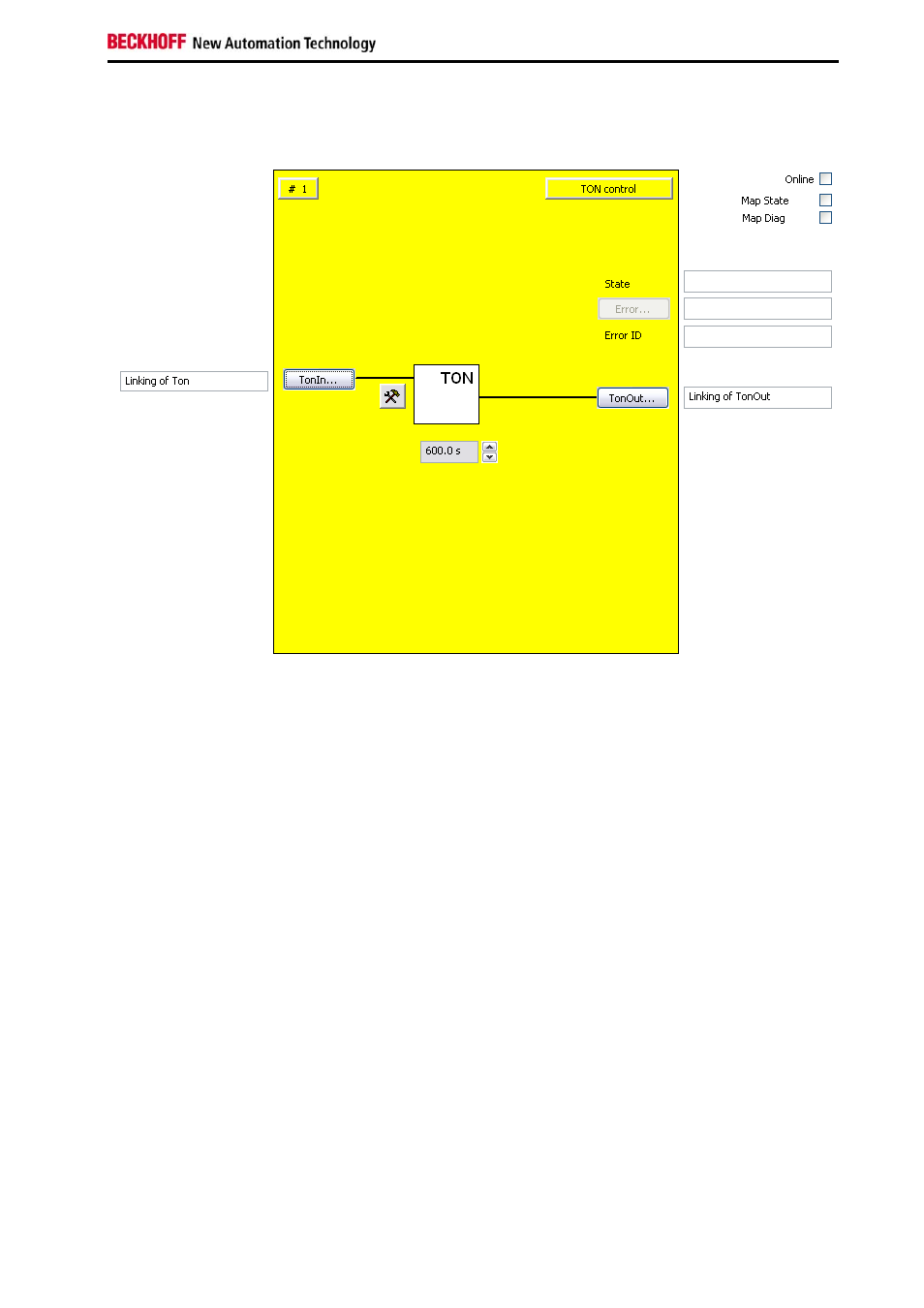

Figura 3-32: Configurazione del blocco funzionale TON
Tramite il pulsante TonIn è possibile collegare il segnale di ingresso. Tramite il pulsante di impostazione a
destra del pulsante TonIn, l'ingresso può essere configurato come contatto normalmente aperto (NO) o
contatto normalmente chiuso (NC).
Tramite il pulsante TonOut è possibile collegare il segnale a inserimento ritardato.
Tramite la casella di testo è possibile impostare il tempo di ritardo di attivazione. L'unità più piccola è
0,1 s.
L'uscita Error è inattiva come impostazione predefinita poiché il blocco funzionale TON non restituisce
nessun errore.
Tramite le caselle di controllo 'MapState' e 'MapDiag' si stabilisce quali funzioni di diagnostica del blocco
funzionale vengono mappate nell'immagine di processo ciclica.
