Blocchi funzionali
Blocchi funzionali per terminali TwinSAFE Logic 63
3.10 Il blocco funzionale RS
3.10.1 Descrizione del funzionamento
Il blocco funzionale RS realizza una funzionalità di Reset / Set. Un 1 logico sull'ingresso Set e uno 0
logico sull'ingresso Reset provocano un 1 logico sull'uscita. Uno 0 logico sull'ingresso Set e un 1 logico
sull'ingresso Reset provocano uno 0 logico sull'uscita. Se entrambi gli ingressi sono impostati su 1 logico,
il segnale Reset è dominante e provoca uno 0 logico sull'uscita. Se entrambi gli ingressi sono impostati
su 0 logico, l'uscita rimane nel suo stato attuale.

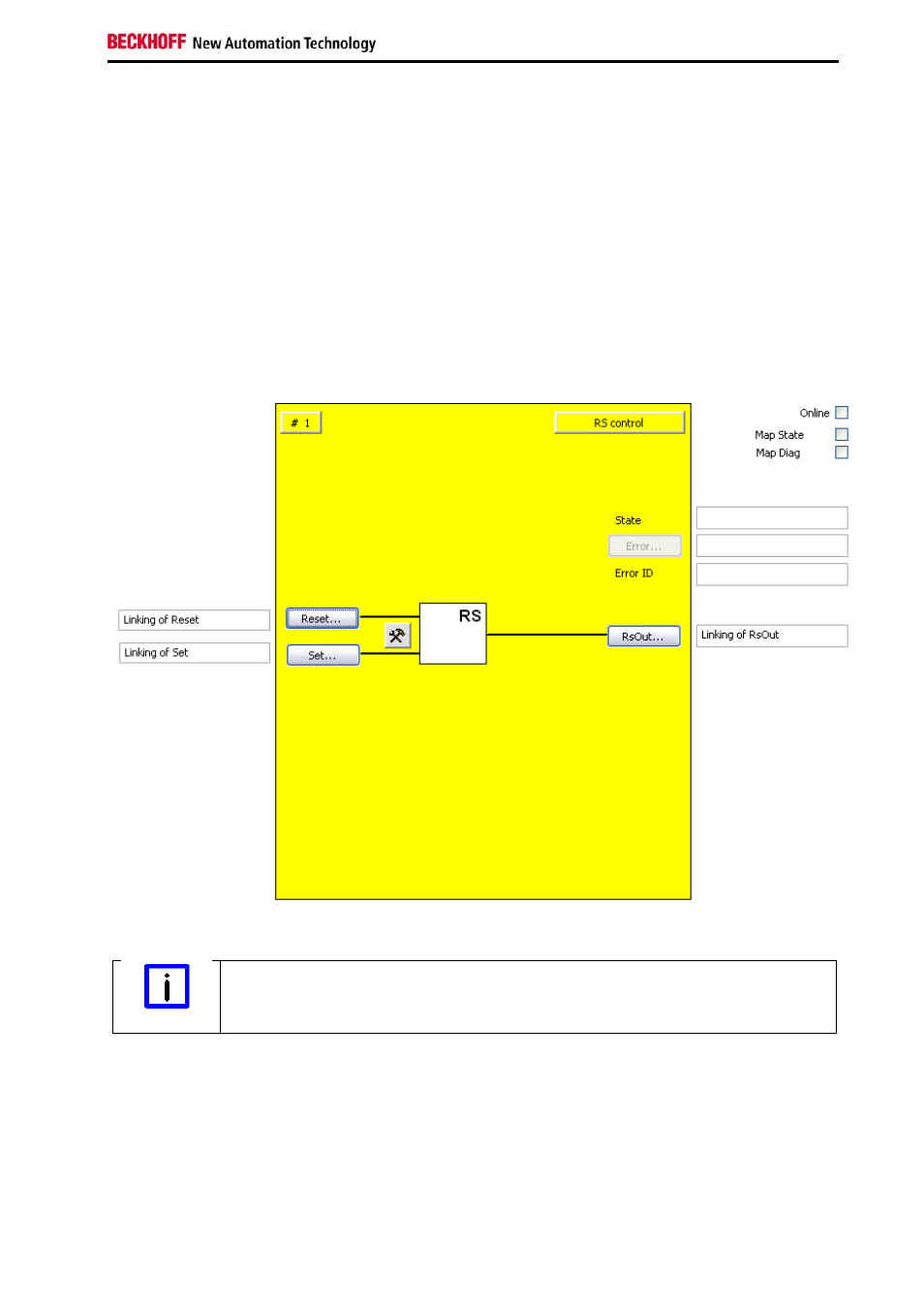

Figura 3-27: Blocco funzionale RS
KL6904
Nota
Il blocco funzionale RS non è disponibile nel KL6904.
