Advanced Contact Technology
www.multi-contact.com 3 / 8
2
3
4
5
6
CHROM - VANADIUM
15
7
8
1

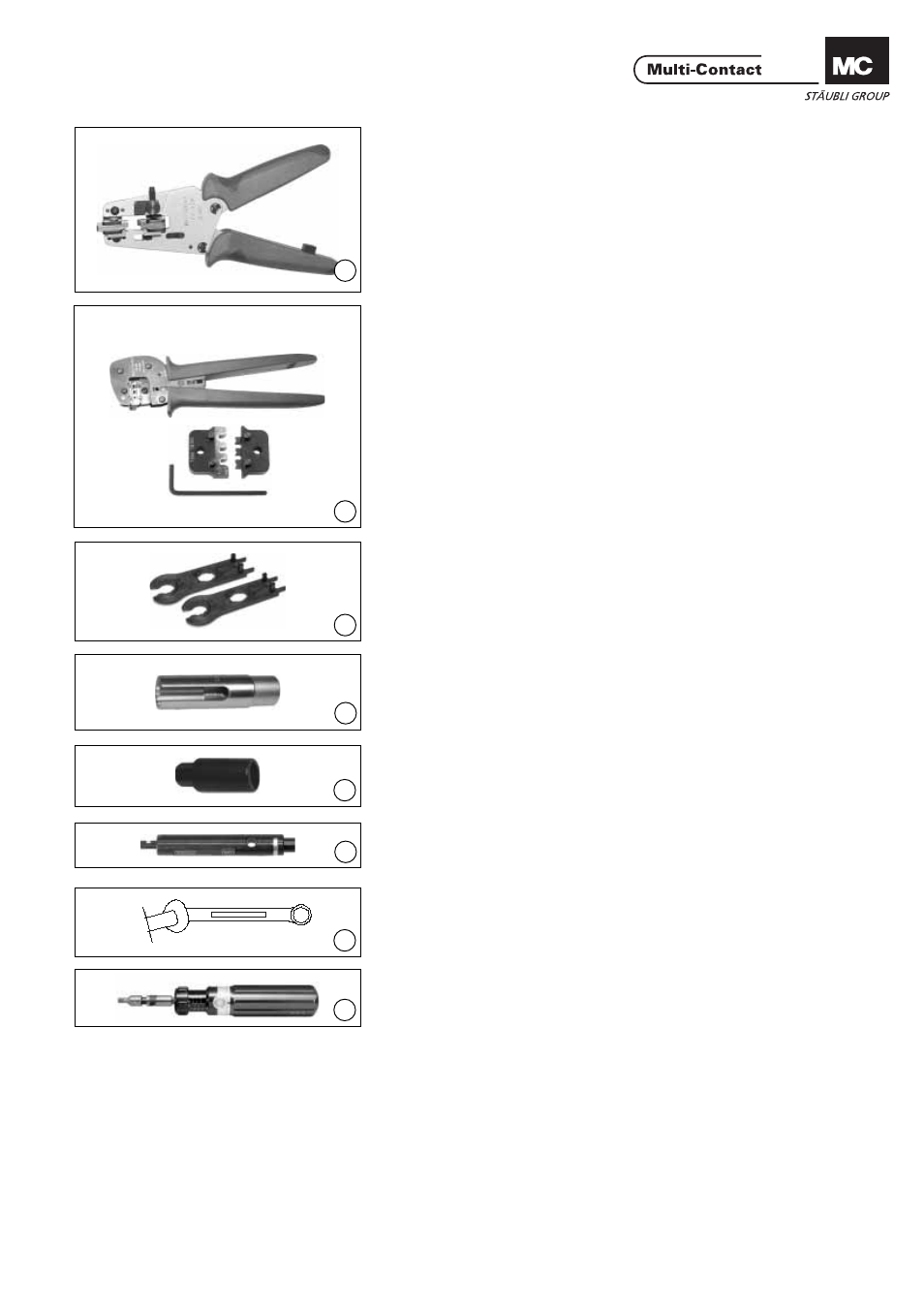

Attrezzo richiesto Tools required
(ill. 1)
Spela fi li PV-AZM... inclusa lama spe-
la fi li inegrata e cacciavite esagonale
2,5 mm.
Sezione del cavo:1,5 / 2,5 / 4 / 6 mm²
Tipo: PV-AZM-1.5/6
No. di codice: 32.6027-156 (ill. 1)
Stripping pliers PV-AZM... incl.
built-in
wire stripping blade as well as
hexagonal screwdriver A/F 2,5.
Conductor cross section:
1,5 / 2,5 / 4 / 6 mm²
Type: PV-AZM-1.5/6
Order No.: 32.6027-156
(ill. 2)
Pinza per crimpare PV-CZM... con
posizionatore e inserto di crimpatura
integrato.
Sezione del cavo: 2,5 / 4 / 6mm²
(14/12/10 AWG)
Tipo: PV-CZM-16100
No. di codice: 32.6020-16100A
Inserti di crimpatura intercambiabili
con brugola esagonale da 2,5mm
Tipo: PV-ES-CZM-16100
No. di codice: 32.6021-16100
(ill. 2)
Crimping tool MC3 PV-CZM... incl.
locator and built-in crimping insert.
Crimping range: 2,5 / 4 / 6mm²
(14/12/10 AWG)
Type: PV-CZM-16100
Order No.: 32.6020-16100A
Interchangeable crimping inserts incl.
hexagonal screwdriver A/F 2,5.
Type: PV-ES-CZM-16100
Order No.: 32.6021-16100
(ill. 3)
Chiave fi ssa doppia PV-MS,
1 N° di codice = 2 pezzi
No. di codice: 32.6024 (ill. 3)
Open-end spanner PV-MS
1 Set = 2 pieces
Order No.: 32.6024
(ill. 4)
Inserto per stringere PV-WZ-AD/
GWD
No. di codice: 32.6006 (ill. 4)
PV-WZ-AD/GWD socket wrench
insert to tighten
Order No.: 32.6006
(ill. 5)
Inserto per fi ssare PV-SSE-AD4
No. di codice: 32.6026 (ill. 5)
PV-SSE-AD4 socket wrench insert to
secure
Order No.: 32.6026
(ill. 6)
Pin di test PV-PST
No. di codice: 32.6028 (ill. 6)
Test plug PV-PST
Order No.: 32.6028
(ill. 7)
Chiave fi ssa 15mm (ill. 7)
Open-end spanner A/F 15mm
(ill. 8)
Chiave dinamometrica 12mm (ill. 8)
Torque screwdriver A/F 12mm
