Advanced Contact Technology
www.multi-contact.com 5 / 8
PV-KO3 I+II
40 mm min.
11
12
13
14
15
10
Indus trie alk ohol
Indus tria l a lcohol
alcool indus triel
9

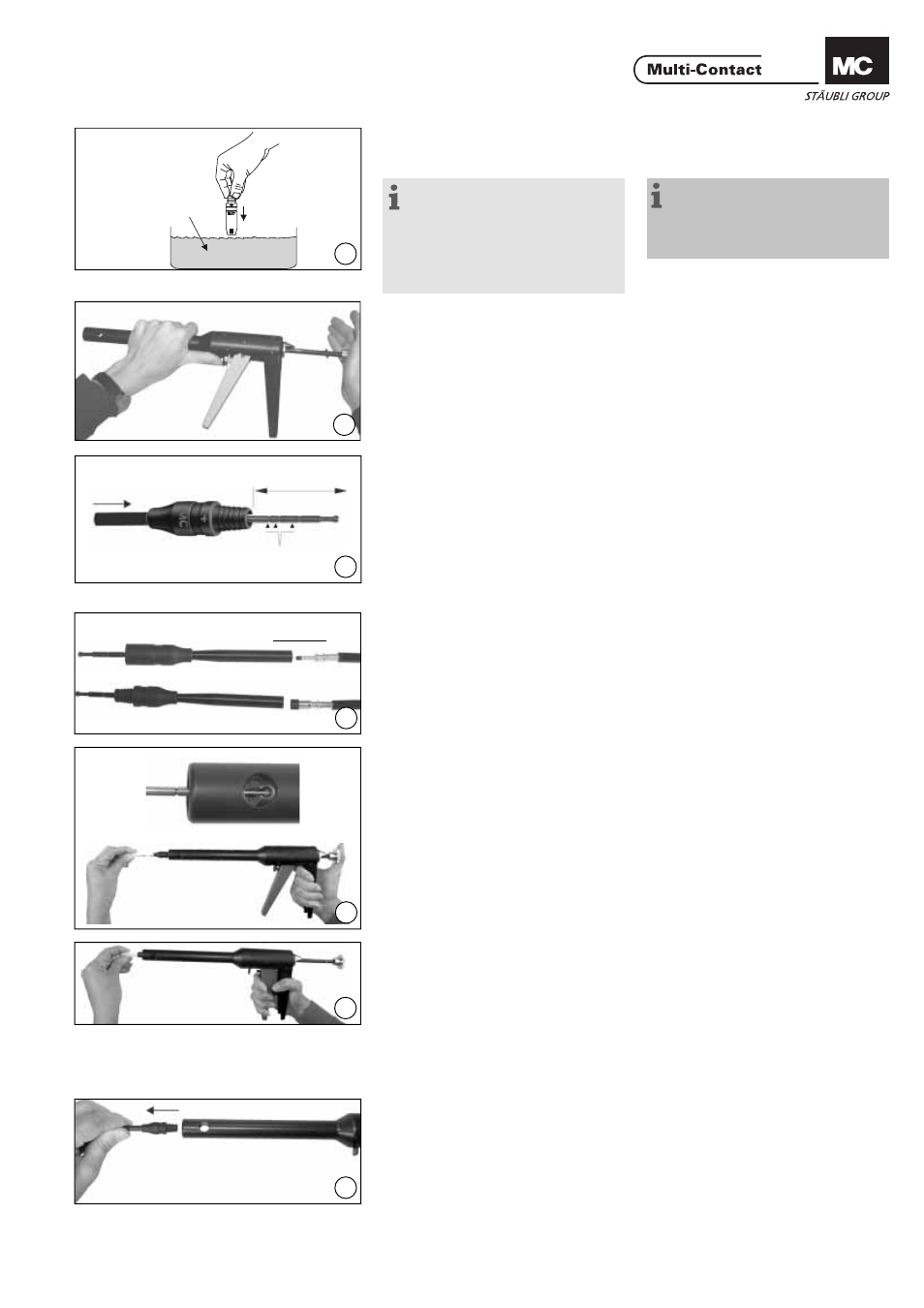

Montaggio Assembly
(ill. 9)
Avvertenza:
La procedura di montaggio può
essere facilitata se la parte posteriore
dell’ isolamento del connettore a
spina viene immersa in alcol per uso
industriale prima dell’inserimento dei
contatti.
(ill. 9)
Note:
You can facilitate the assembly pro-
cedure by immersing the connector
insulators in industrial alcohol before
inserting the contacts.
(ill. 10)
Impugnare l’utensile di montaggio per
il tubo a trazione.
Premere la leva di ritorno R con il
pollice nella direzione della freccia
e contemporaneamente spingere la
spina di trazione Z fi no al limite utiliz-
zando l’altra mano. ill. 10)
Hold the assembly tool by the pull-in
tube.
Press the return lever R with the
thumb in the direction of the arrow
and at the same time press in the
puller rod Z to the limit with the other
hand.
(ill. 11)
Scegliere il cono:
• PV-KO3 II per isolatori a boccola e
spina di dimensione IIA
Inserire il cono dal lato posteriore
nell’isolamento fi no a quando la spina
di trazione non sporge di circa 40mm
dall’isolatore a boccola o spina.
(ill. 11)
Select the appropriate tapered spindle:
• PV-KO3 II for male and female coup-
ler insulators of size IIA
Push the tapered spindle from behind
into the male or female insulator until
the puller rod protrudes from the male
or female insulator by approx. 40mm.
(ill. 12)
Inserire il connettore maschio o fem-
mina con il cavo crimpato nel cono. (ill. 12)
Insert the male or female coupler
with crimped-on lead into the tapered
spindle.
(ill. 13)
Inserire il cono nell’utensile di mon-
taggio e fi ssarlo poi al supporto del
cono. Durante questa operazione,
tenere ferma in posizione la spina di
trazione. (ill. 13)
Insert the tapered spindle into the
assembly tool and attach it to the
spindle holder. During this operation
hold the puller rod in position.
(ill. 14)
Agire sul grilletto dell’utensile
più volte, tirare il cono all’interno
dell’utensile. Esercitare una leggera
pressione per tenere il cavo nel cono,
fi nché il connettore maschio o fem-
mina non è completamente inserito
nell’isolamento del connettore. Es-
trarre quindi il connettore assemblato. (ill. 14)
Actuate the handle of the tool several
times. This pulls the tapered spindle
through the infeed opening of the
tool. Apply gentle pressure to keep
the lead in the spindle until the male
or female coupler part engages in
the insulator. Pull the tapered spindle
completely out of the insulator.
(ill. 15)
Estrarre il connettore maschio o fem-
mina dall’utensile di montaggio. (ill. 18)
Withdraw the male or female coupler
from the assembly tool.
Tacche / Grooves
