Advanced Contact Technology
www.multi-contact.com 3 / 4
1
2
3

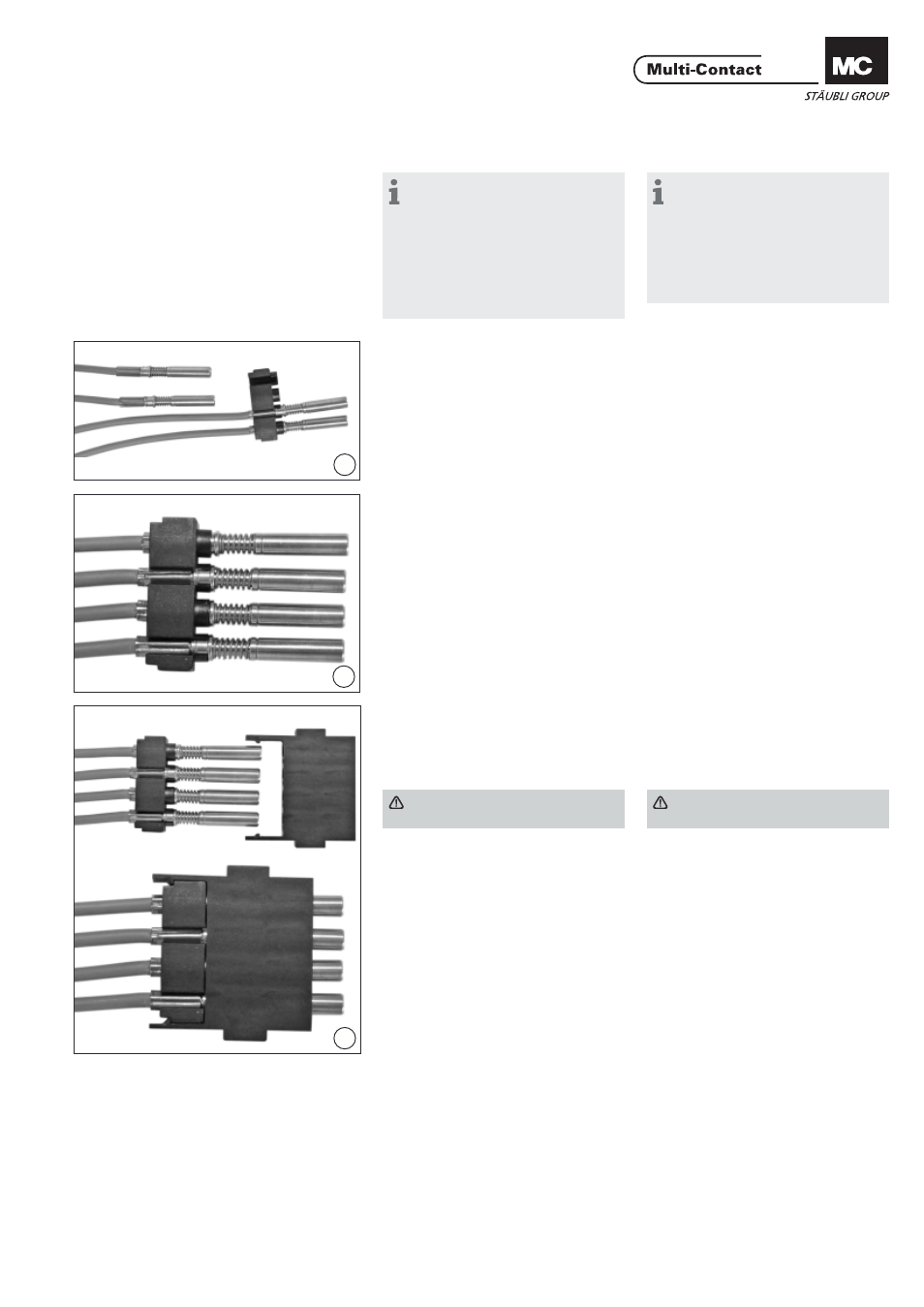

Montaggio Assembly
Hinweis:
L’assemblaggio di contatti a
fi bre ottiche deve essere effettuato
solo da personale specializzato che
dispone dell’attrezza-tura adeguata.
Per crimpare la bussola di fi ssag-
gio si consiglia di utilizzare una
pinza di crimpatura esagonale con
un’apertura della chiave di 3,3mm.
Note:
The assembly of glass fi bre con-
tacts must be carried out by special-
ised personnel with the appropriate
equipment. For crimping the reten-
tion sleeve, a crimping tool with a
hexagonal form and a wrench size of
3.3mm is recommended..
(ill. 1)
Inserire lateralmente il cavo assembla-
to nella piastra di supporto.
Tirare indietro i cavi fi nché i contatti
non sono posizionati all‘interno della
piastra di supporto.
(ill. 1)
Insert assembled cable laterally into
the holding plate.
Pull back cable until contacts are posi-
tioned in the holding plate.
(ill. 2)
Spingere i contatti e la piastra di
supporto nel porta contatti, facendo
attenzione che siano posizionati cor-
rettamente (1-4). (ill. 2)
Push contacts into the contact carrier
with the holding plate.
Make sure that they are correctly
positioned. (1-4)
(ill. 3)
Premere la piastra di supporto sul
porta contatti fi nché non si sentono
scattare le linguette di fi ssaggio. (ill. 3)
Press holding plate towards the con-
tact carrier until retaining latches have
both engaged audibly.
Attenzione
Controllare la posizione corretta! Attention
Check correct position!
