TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
28
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
• Fissare la staffa in acciaio contenente la morsettiera per il
cablaggio elettrico mediante la vite autoperforante F in dotazione
(figura 14).
• Prima di ricollocare il fondo ermetico C nella sua sede, eseguire i
collegamenti elettrici come illustrato nel paragrafo seguente.
• A collegamenti elettrici eseguiti ricollocare il fondo ermetico C e
bloccarlo tramite le viti autofilettanti B (figura 14)
• Reinserire i piani fuoco, il cassetto e la griglia cenere
Assicurarsi che il fondo asportabile C sia a tenuta
ermetica e controllare che le guarnizioni montate sul
fondo stesso siano integre.
4.9. COLLEGAMENTO CENTRALINE E SONDE
Tutti i cablaggi devono essere realizzati con la prese
di corrente disinserita. Accertarsi che la presa di
corrente abbia la messa a terra.
4.9.1. Centralina FC715 e montaggio sonda
Predisporre preventivamente i collegamenti della centralina FC715
secondo quanto esposto nello schema 1 di pagina 29 se si sta
montando un kit da 480-620 m 3 /h o nello schema 2 di pagina 30 se si
sta montando un kit da 180m 3 /h.
MONTAGGIO SONDA:
• Avvitare senza serrare la vite di blocco sonda G al supporto
sonda E, frapponendo la boccola F (figura 16).
• Avvitare tutto il supporto sonda E+F+G al foro D (chiave da 10)
• Inserire fino in fondo la sonda H nel foro della vite di blocco
sonda G e serrare dolcemente la vite G (chiave da 7).
• La sonda si inserirà all’interno del montante del termocamino C.
Una volta completato il collegamento e allacciata la spina alla presa di
corrente dell’abitazione, accertarsi che il led rosso posto sulla centralina
si illumini.
Tutti i cablaggi devono essere realizzati con la prese
di corrente disinserita. Accertarsi che la presa di
corrente abbia la messa a terra.
4.9.2. Posizionamento centralina e FC715
La centralina deve essere posizionata a terra, posteriormente o a lato
del termocamino, in una zona accessibile per la manutenzione e
soprattutto lontano dal fondo della struttura come illustrato in
figura 17. Accertarsi che la centralina non venga a contatto con parti
metalliche calde del termocamino, perché il calore potrebbe
danneggiarla.

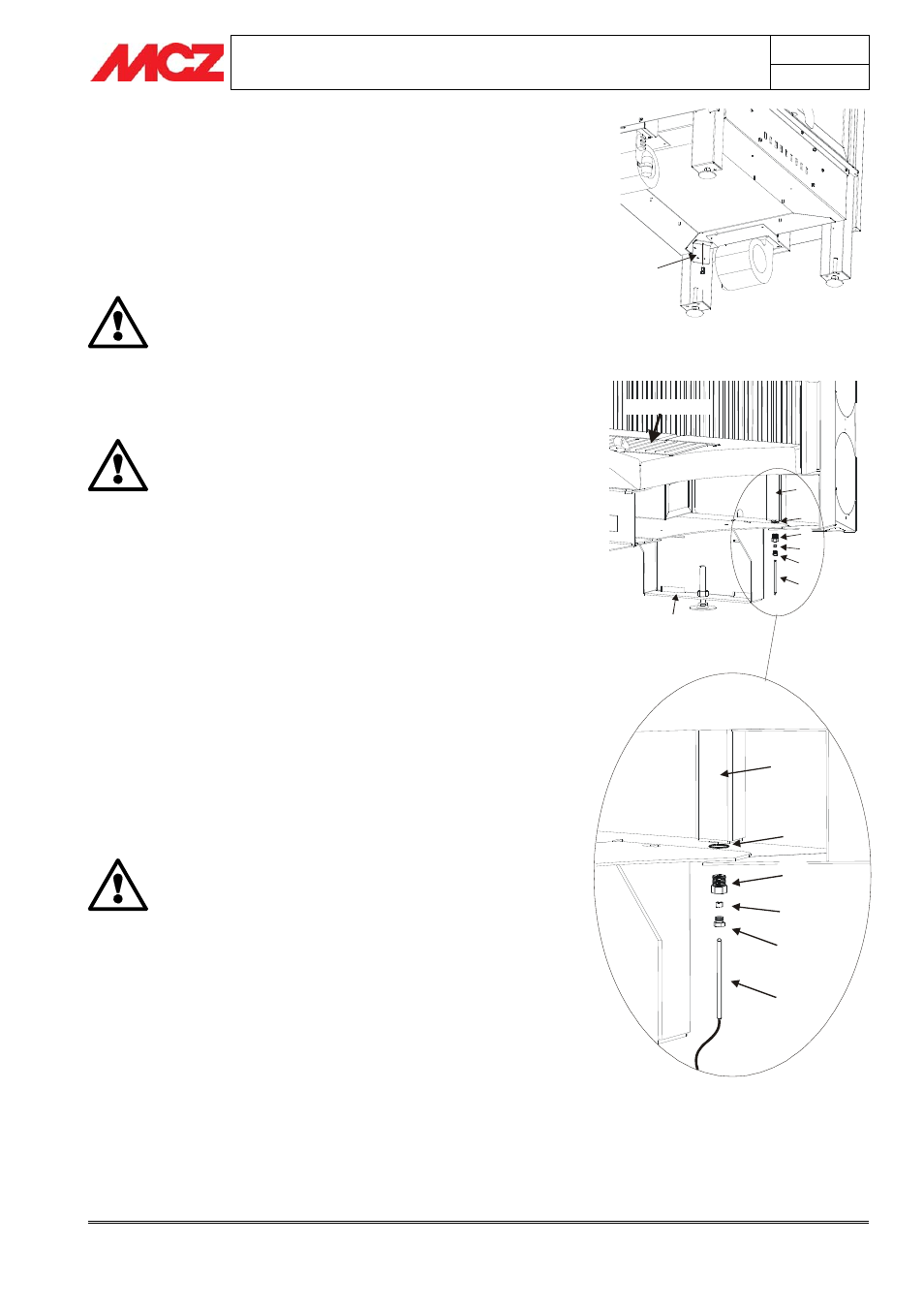

Figura 14 – Montaggio staffa con morsettiera
Piedino posteriore
Sezione del piano fuoco
Griglia cenere
Cassetto
cenere
E
F
G
H
D
C
E
F
G
H
D
C
F
Staffa con
morsettiera
Figura 16 – Montaggio sonda
