TERMOCAMINO AIRSYSTEM Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
24
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
• È necessario pulire periodicamente filtri o retine per garantire il
passaggio dell’aria.
• Non ostruire per alcun motivo le prese d’aria se il
termocamino o il kit di ventilazione è in funzione
4.8. INSTALLAZIONE KIT VENTILAZIONE FORZATA
4.8.1. Componenti Kit VF 480-620 m
3 /h con centralina FC715 (linea Airsystem)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
Giallo-verde
Marrone
Celeste

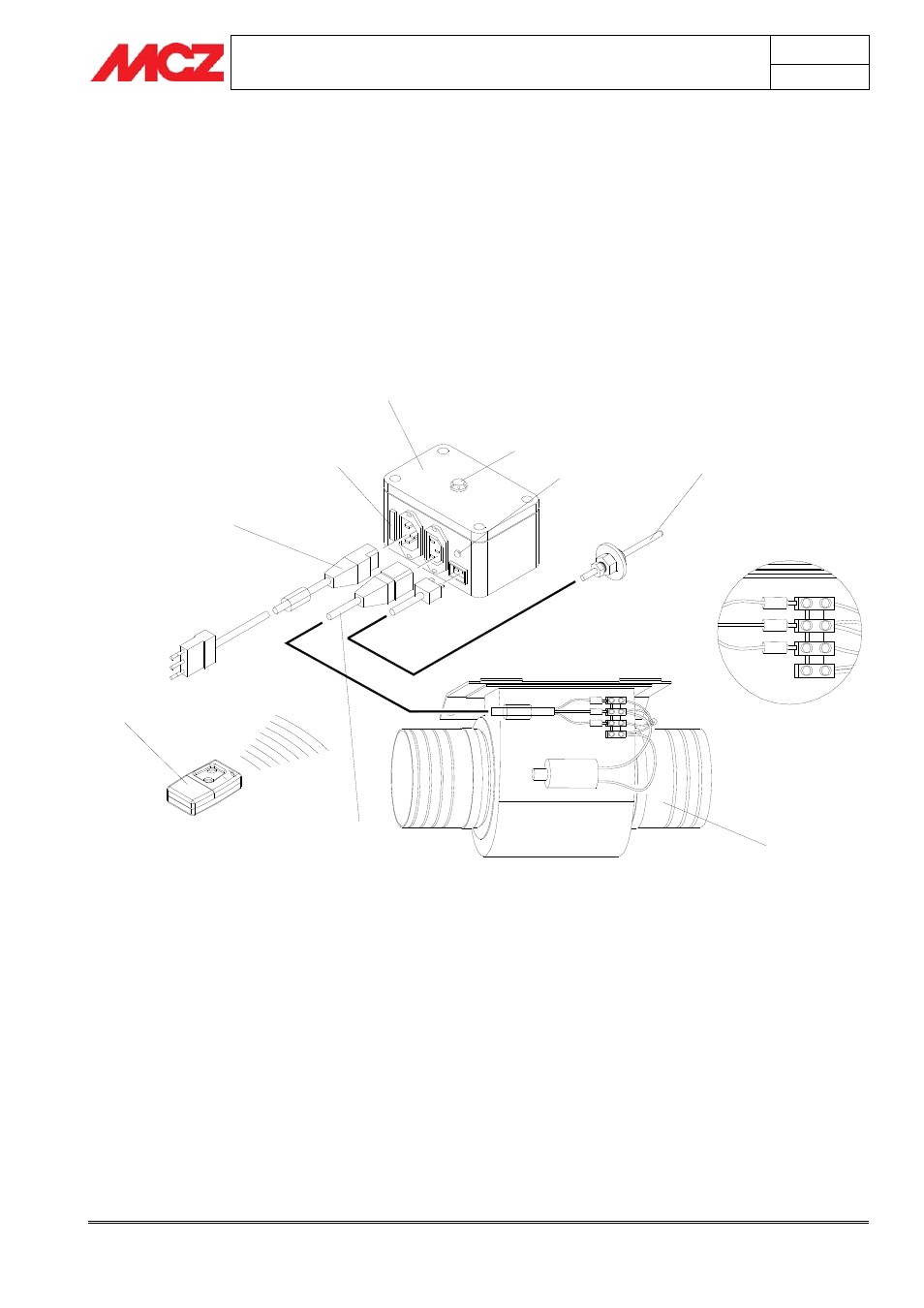

Schema 1 – Cablaggio Kit VF per Airsystem (escluso Airsystem B70) con centralina FC 715
