TERMOCAMINO AIRSYSTEM Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
17

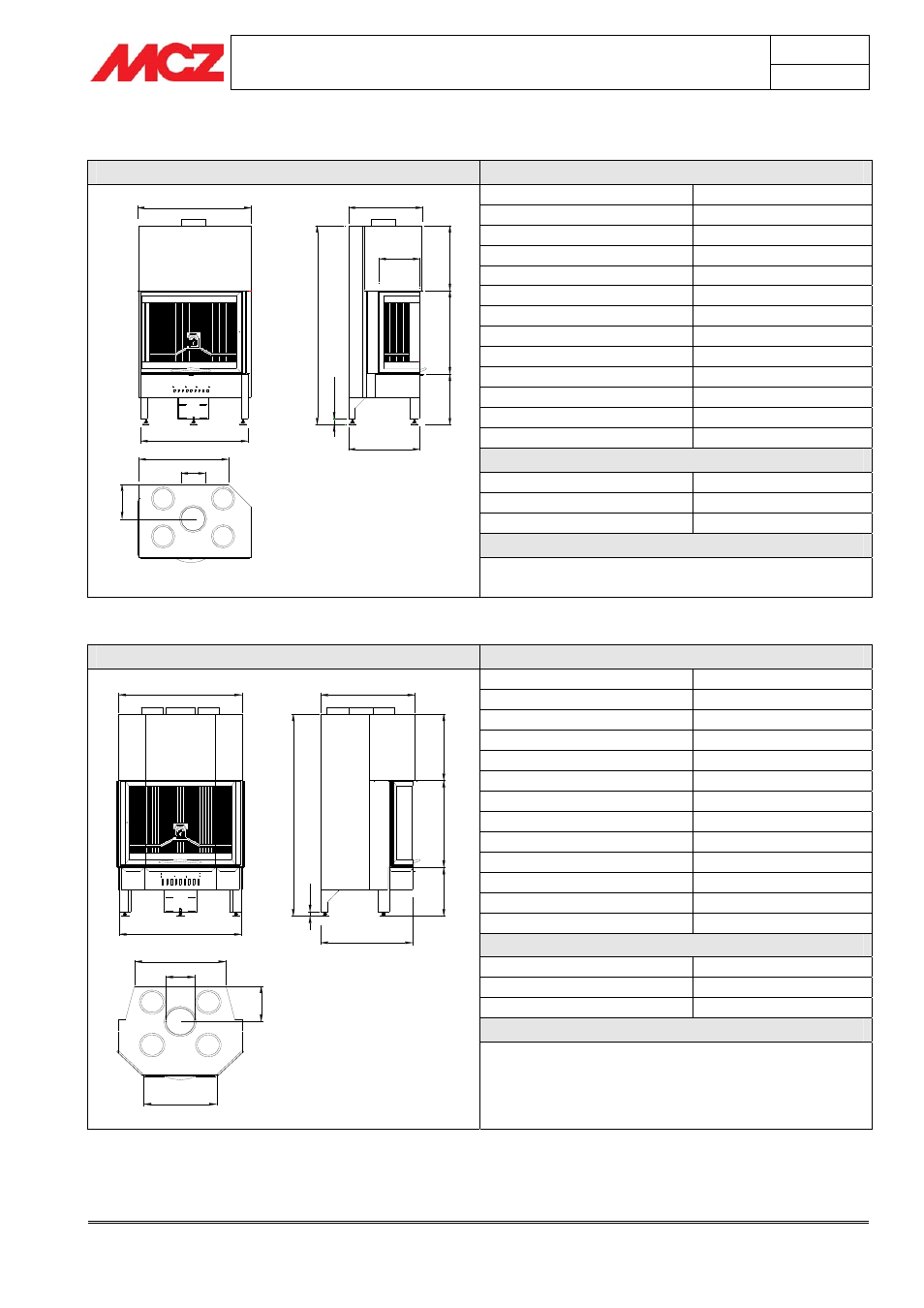

Dimensioni e caratteristiche tecniche Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Airsystem F70 Dx/Sx Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica nominale kW 10,5 Kcal 9030
Rendimento 76,1%
Volume riscaldabile *
226/40 - 258/35 - 301/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 270 °C
Uscita fumi Ø 18 cm
Dimensioni focolare -
Peso netto 250 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,25 %
Portata massica del fumi 11,1 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
2
0
-4
0
545
1
4
6
5
-1
4
8
5
525
4
7
5
6
1
5
3
7
5
-3
9
5
298
835
785
660
Ø180
2
5
6
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
Airsystem E70 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica nominale kW 10,5 Kcal 9030
Rendimento 76,1%
Volume riscaldabile *
226/40 - 258/35 - 301/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 270 °C
Uscita fumi Ø 18 cm
Dimensioni focolare -
Peso netto 260 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,25 %
Portata massica del fumi 11,1 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
1
4
5
5
.5
-1
4
7
5
.5
622
3
5
1
-3
7
1
6
2
6
4
7
8
.5
835
618
2
5
6
Ø200
495
830
2
0
-4
0
638
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
