TERMOCAMINO AIRSYSTEM Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
18

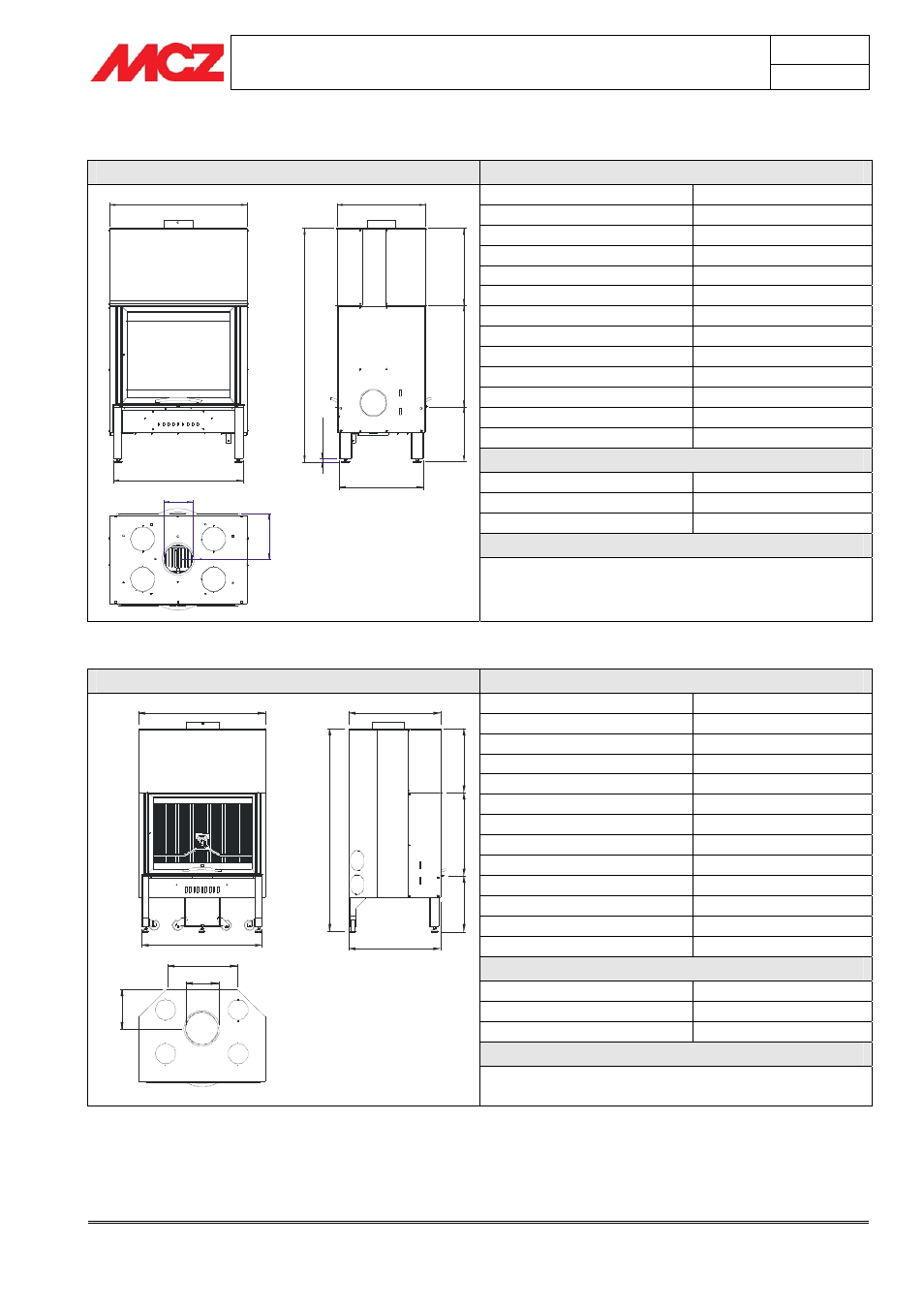

Dimensioni e caratteristiche tecniche Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Airsystem B70 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica nominale kW 10 Kcal 8600
Rendimento 70%
Volume riscaldabile *
215/40 - 246/35 - 287/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 270 °C
Uscita fumi Ø 18 cm
Dimensioni focolare
Peso netto 245 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,30 %
Portata massica del fumi 11,1 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
545
517
4
7
6
6
1
5
3
7
5
-3
9
5
1
4
6
6
-1
4
8
6
2
0
-4
0
852
804
2
8
4
Ø180
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
Airsystem F80 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 4,0 kg/h – 2,8 kg/h
Potenza termica nominale kW 13 Kcal 11.180
Rendimento 74%
Volume riscaldabile *
280/40 - 319/35 - 373/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 300 °C
Uscita fumi Ø 25 cm
Dimensioni focolare -
Peso netto 300 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,25 %
Portata massica del fumi 12,1 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
690
687
4
7
7
.5
6
1
9
.5
4
1
0
-4
3
0
945
900
520
Ø250
2
9
5
.5
152
0 -
1
540
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
