TERMOCAMINO AIRSYSTEM Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
16

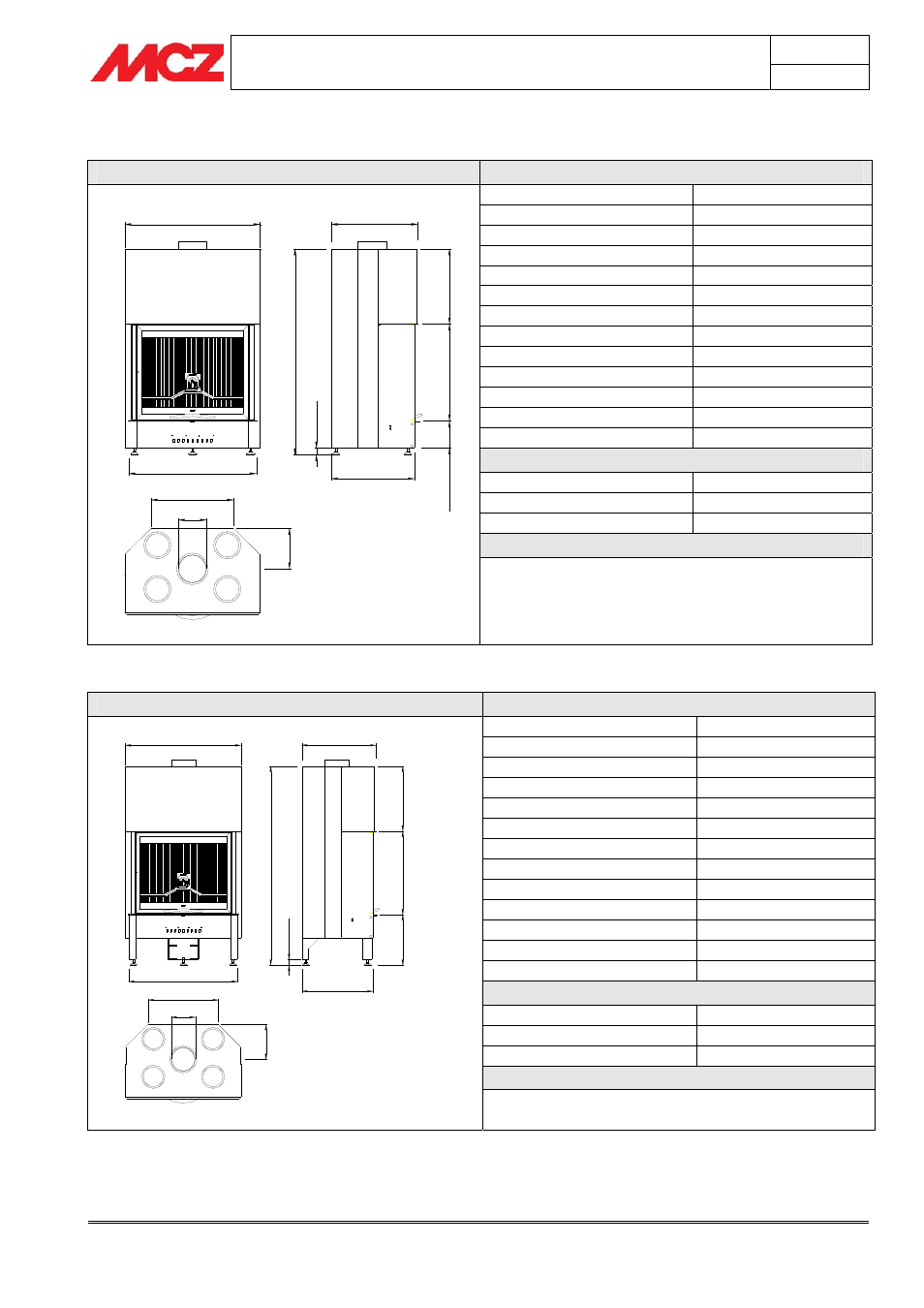

Dimensioni e caratteristiche tecniche Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Airsystem F70 Classico Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica nominale kW 10,8 Kcal 9288
Rendimento 74,5%
Volume riscaldabile *
232/40 - 265/35 - 310/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 265 °C
Uscita fumi Ø 18 cm
Dimensioni focolare
Peso netto 245 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,26%
Portata massica del fumi 14,3 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
545
1
3
0
5
-1
3
2
5
4
7
5
6
1
5
2
1
5
-2
3
5
525
2
0
-4
0
852
2
5
6
Ø180
520
805
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
Airsystem F70 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,2 kg/h – 2,2 kg/h
Potenza termica nominale kW 10,5 Kcal 9030
Rendimento 76,1%
Volume riscaldabile *
226/40 - 258/35 - 301/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 270 °C
Uscita fumi Ø 18 cm
Dimensioni focolare -
Peso netto 250 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,25 %
Portata massica del fumi 11,1 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
545
1
4
6
5
-1
4
8
5
4
7
5
6
1
5
3
7
5
-3
9
5
525
2
0
-4
0
852
2
5
6
Ø180
520
805
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
