TERMOCAMINO AIRSYSTEM Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
15

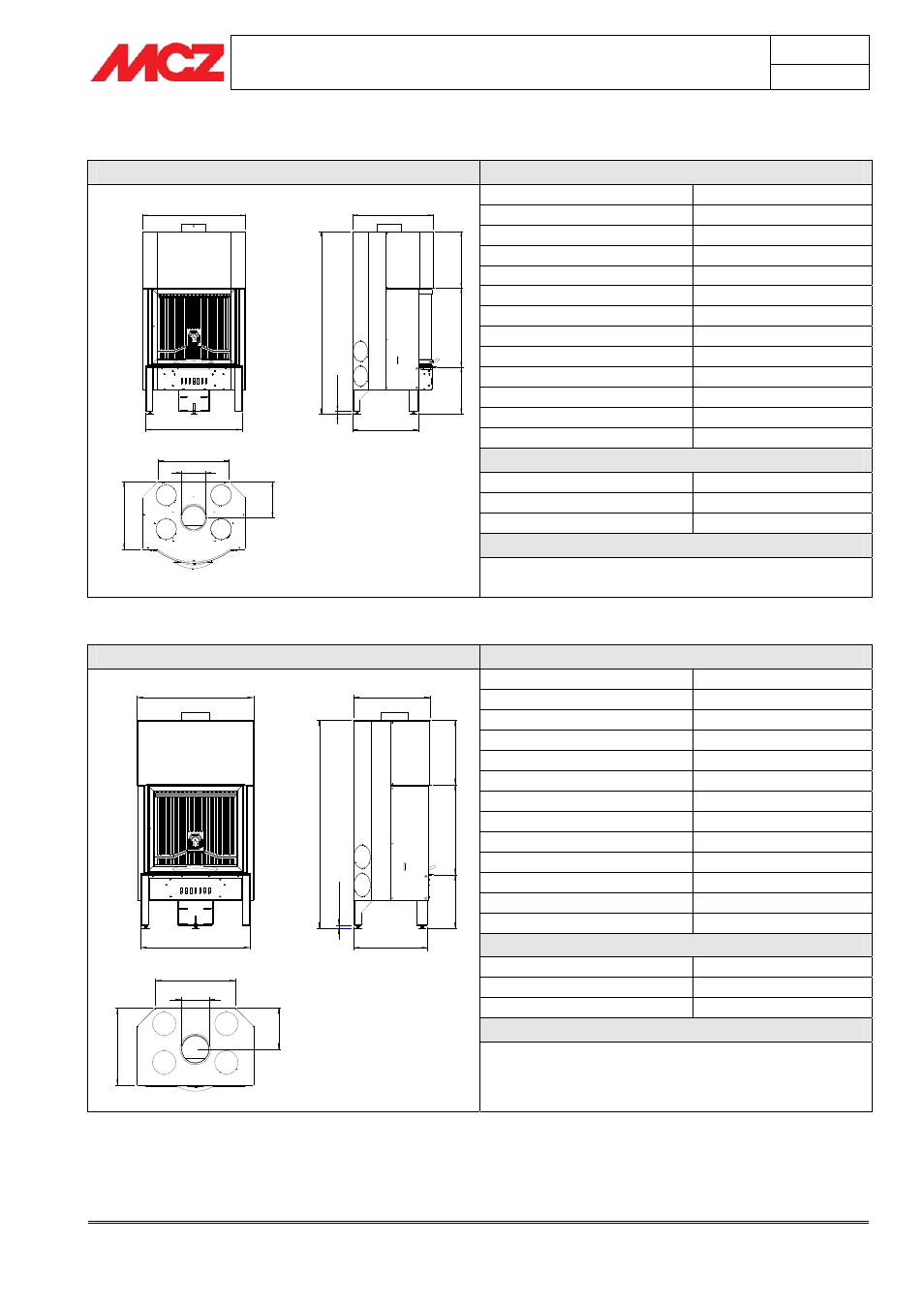

Dimensioni e caratteristiche tecniche Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
Airsystem T60 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,1 kg/h – 2,2 kg/h
Potenza termica nominale kW 10 Kcal 8600
Rendimento 74,8%
Volume riscaldabile *
215/40 - 246/35 - 287/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 300 °C
Uscita fumi Ø 18 cm
Dimensioni focolare -
Peso netto 225 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,08%
Portata massica del fumi 12 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
584
1
3
2
8
-1
3
4
8
4
1
1
5
7
7
3
4
0
-3
6
0
475
2
0
-4
0
748
700
515
Ø180
4
9
1 2
6
2
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
Airsystem F60 Caratteristiche tecniche
Tipo di combustibile Legna - Tronchetti
Consumo orario 3,1 kg/h – 2,2 kg/h
Potenza termica nominale kW 10 Kcal 8600
Rendimento 74,8%
Volume riscaldabile *
215/40 - 246/35 - 287/30
Tiraggio minimo 12 Pa / 0,12 mbar
Temperatura fumi 300 °C
Uscita fumi Ø 18 cm
Dimensioni focolare
Peso netto 225 Kg
Presa aria esterna comburente cm² 150
Emissione CO nei fumi (13 %O
2
) 0,08%
Portata massica del fumi 12 g/s
Canna fumaria
Fino a 5 mt. 20x30 cm Ø22
Fra 5 e 7 mt. 20x20 cm Ø20
Oltre 7 mt. 18x18 cm Ø18
Note
491
475
1
3
2
8
-1
3
4
8
2
0
-4
0
4
1
1
5
7
7
3
4
0
-3
6
0
748
700
515
Ø180
2
6
2
4
9
1
Apparecchio a combustione intermittente
* Dati che possono variare a seconda del combustibile usato
