L'interfaccia di comunicazione SMA Technologie AG
Pagina 58 SMC50_60-12:SI3806 Istruzioni per l’installazione
3. Inserite il NLM Piggy-Back sulla scheda (F). Non devono essere inseriti dei
jumper.
4. Successivamente, inserite l'alimentatore di potenza PLC (G) nell'ingresso
raffigurato nell'immagine. L'alimentatore di potenza PLC deve scattare in
posizione in modo udibile.
5. Inserite il connettore a spina nell'ingresso libero dell'alimentatore di potenza PLC.
6. Chiudete il Sunny Mini Central come descritto nel capitolo 7.2.

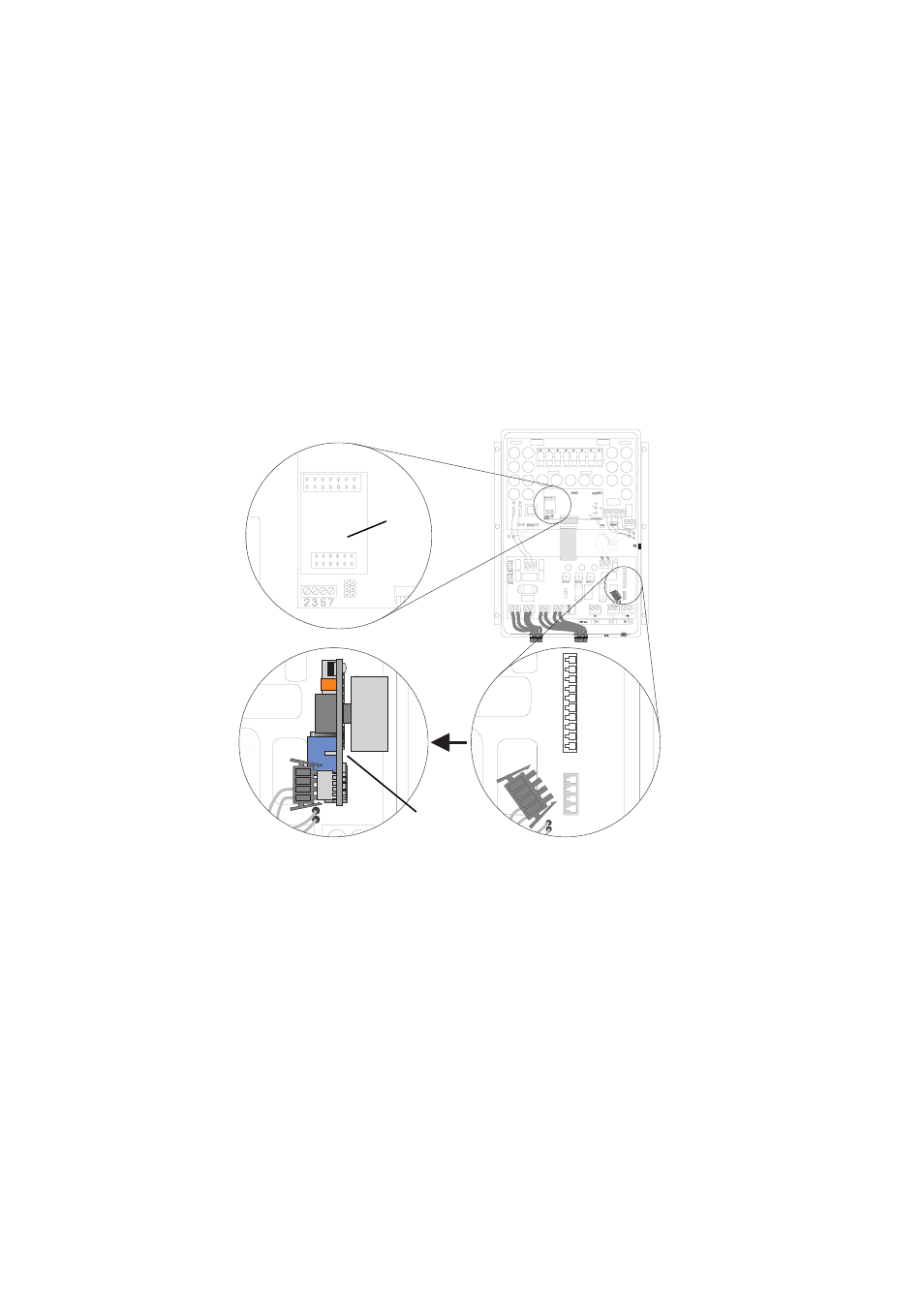

F Interfaccia ingresso
G Alimentatore di potenza PLC
F
G
