SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SMC50_60-12:SI3806 Pagina 19
Per una stima è necessario conoscere i seguenti valori:
• Tensione di rete senza immissione
• Impedenza di rete nel punto di collegamento del Sunny Mini Central 5000/6000

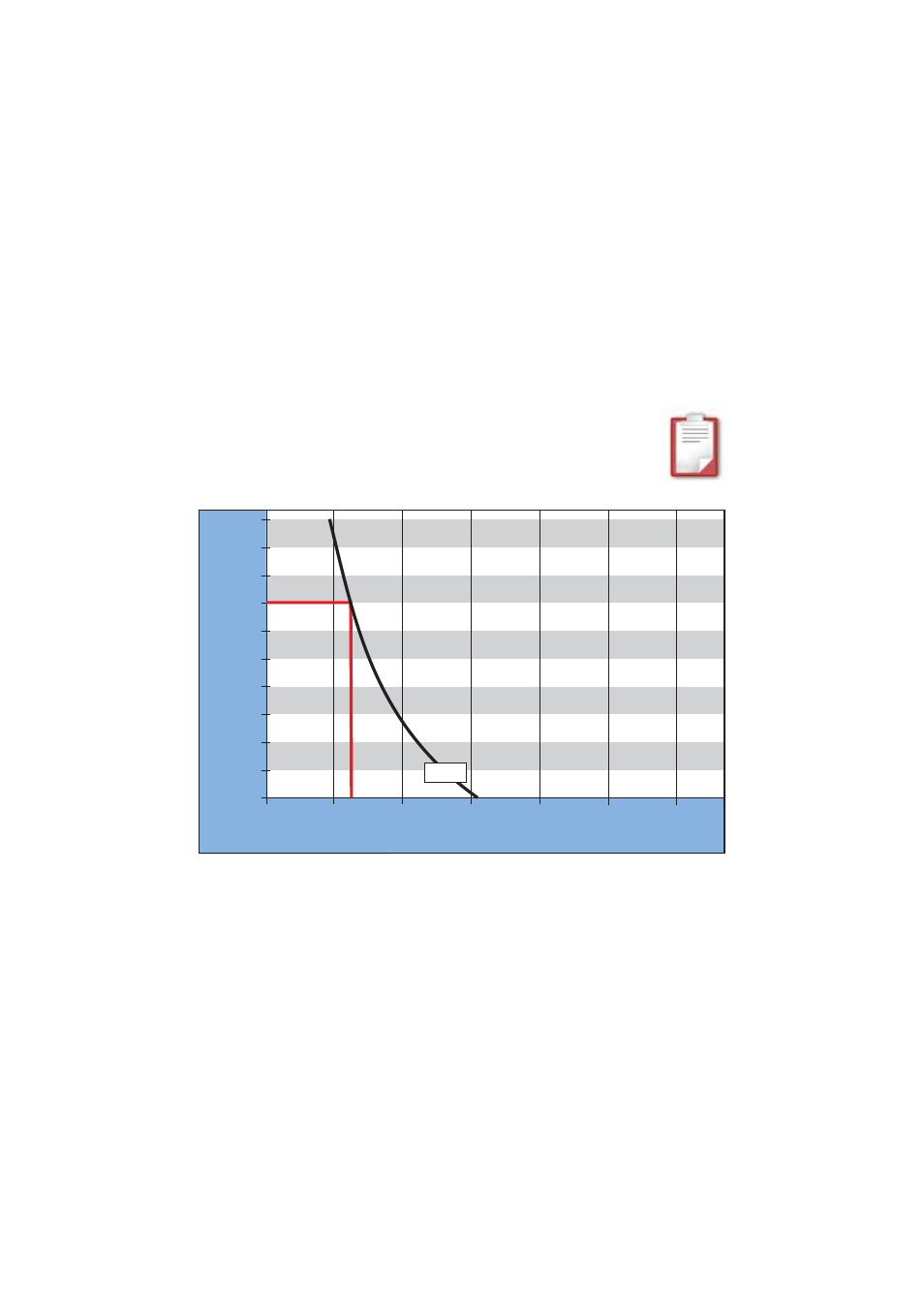

Nel grafico sono rapprescentate le rispettive curve limite di tensione CA per
l’immissione in rete. In funzione dell'impedenza di rete (asse Y) risulta per le
rispettive curve la massima potenza di immissione in rete di ogni fase (asse X).
La potenza registrata sull'asse x corrisponde a 6,2 kW circa per ogni fase.
Pertanto in questo esempio per ogni fase si dovrebbe installare al massimo un Sunny
Mini Central 5000/6000. Per poter installare una potenza maggiore per ogni fase,
senza provocare arresti a causa di sovratensioni CA, sarebbe necessario migliorare
le condizioni di collegamento del Sunny Mini Central 5000/6000 (per es.
utilizzando un cavo con una sezione maggiore, ecc.).
• La tensione di rete senza immissione è di 230 V
• L'impedenza di rete nel punto di collegamento è di 1,2 Ohm
Impedenza di rete [Ohm]
Potenza [kW] per fase
0 5 10 15 20 25 30
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
1,3
1,4
1,5
230 V
