SMA Technologie AG Installazione
Istruzioni per l’installazione SMC50_60-12:SI3806 Pagina 23

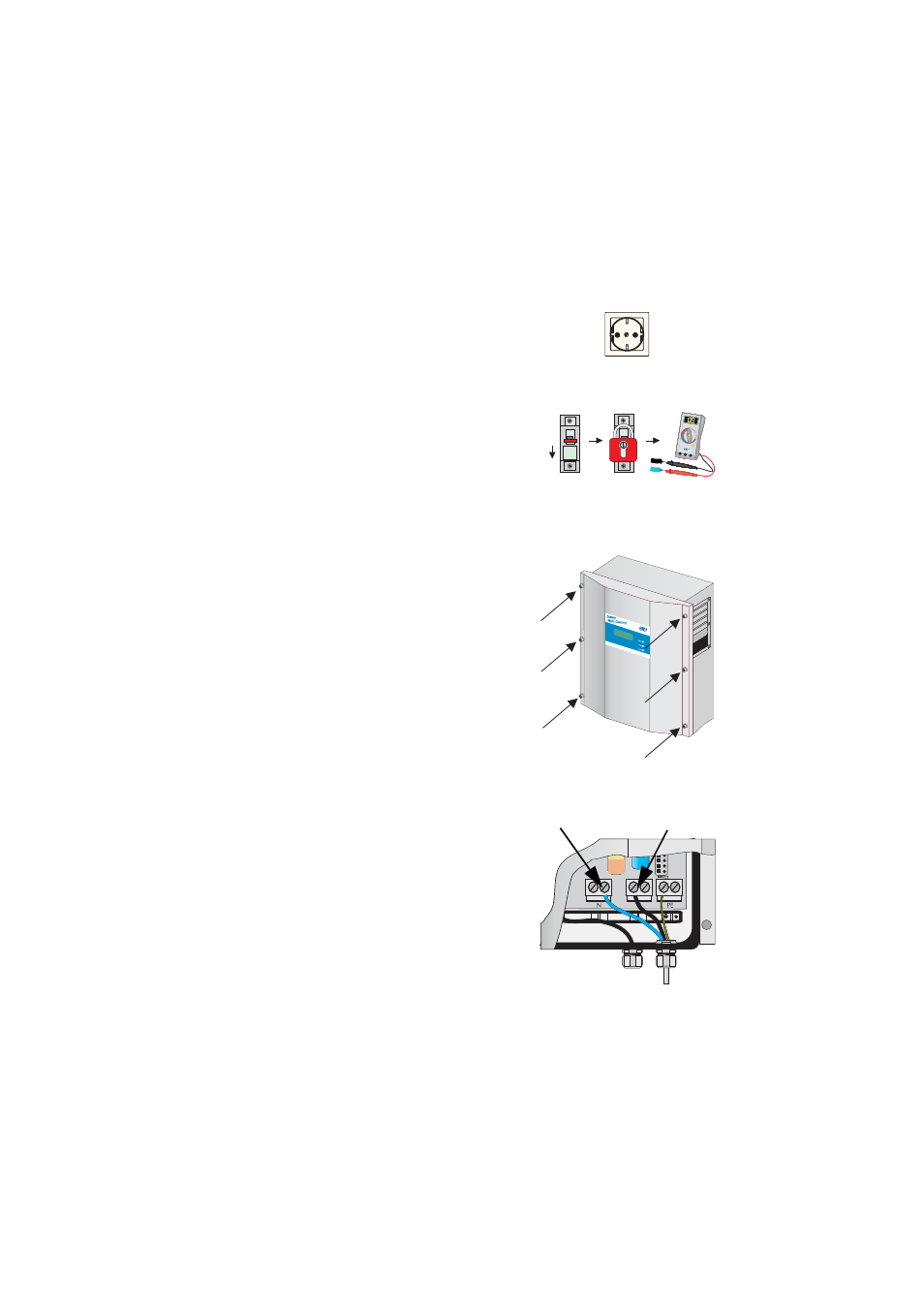

Collegamento dell'uscita CA
Per il collegamento dell'uscita CA procedete nel seguente modo:
1. Verificate la tensione di rete. Se supera i 262 V,
il Sunny Mini Central 5000/6000 funziona solo
in modo limitato. Contattate il gestore locale
della rete per una soluzione.
max. 262 V!
La tensione di rete massima per il
processo di immissione è 262 V!
2. Staccate il collegamento alla rete (spegnete
l'interruttore automatico), assicuratelo contro la
riaccensione e accertatevi dell'assenza di
tensione.
Prima di aprire il Sunny Mini Central
5000/6000 accertatevi dell'assenza di
tensione sull'uscita CA!
3. Svitate le viti del coperchio e rimuovete il
coperchio del Sunny Mini Central 5000/6000
Togliendo il coperchio dovete staccare
anche il conduttore di protezione PE
verde-giallo!
4. Per il collegamento del cavo di rete procedete
come indicato nel grafico, utilizzando il
passacavo fornito in dotazione. Attenzione a non
invertire "L" e "N".
Collegamento di "L" e "N"
1. 2. 3.
Off!
Betrieb Operatio n Erdschlu ss Earth Fa ult
Photovo ltaik-W echselric hter Photovo ltaic in verter
Störung Failure
N L1 230 Vac:
L N
