6 Installazione
6.1 Montaggio
Per il regolare montaggio del Sunny Mini Central
5000/6000 utilizzate il supporto da parete in
dotazione. In pareti solide in calcestruzzo o mattoni e
con montaggio verticale potete montare l'apparecchio
p. es. con viti a testa esagonale da 8 mm x 100 mm
secondo DIN 571 in acciaio inox, con le rispettive
rondelle e con tasselli di 10 mm.
Nel dimensionamento del supporto tenete presente il
peso del Sunny Mini Central 5000/6000 (63 kg).
I fori disposti verticalmente al centro della staffa di
fissaggio vi consentono di montare il Sunny Mini
Central 5000/6000 ad es. anche su pareti di legno.
Fate attenzione a scegliere come punto di montaggio
soltanto listelli stabili, in grado di sostenere il peso del
Sunny Mini Central 5000/6000 (63 kg).

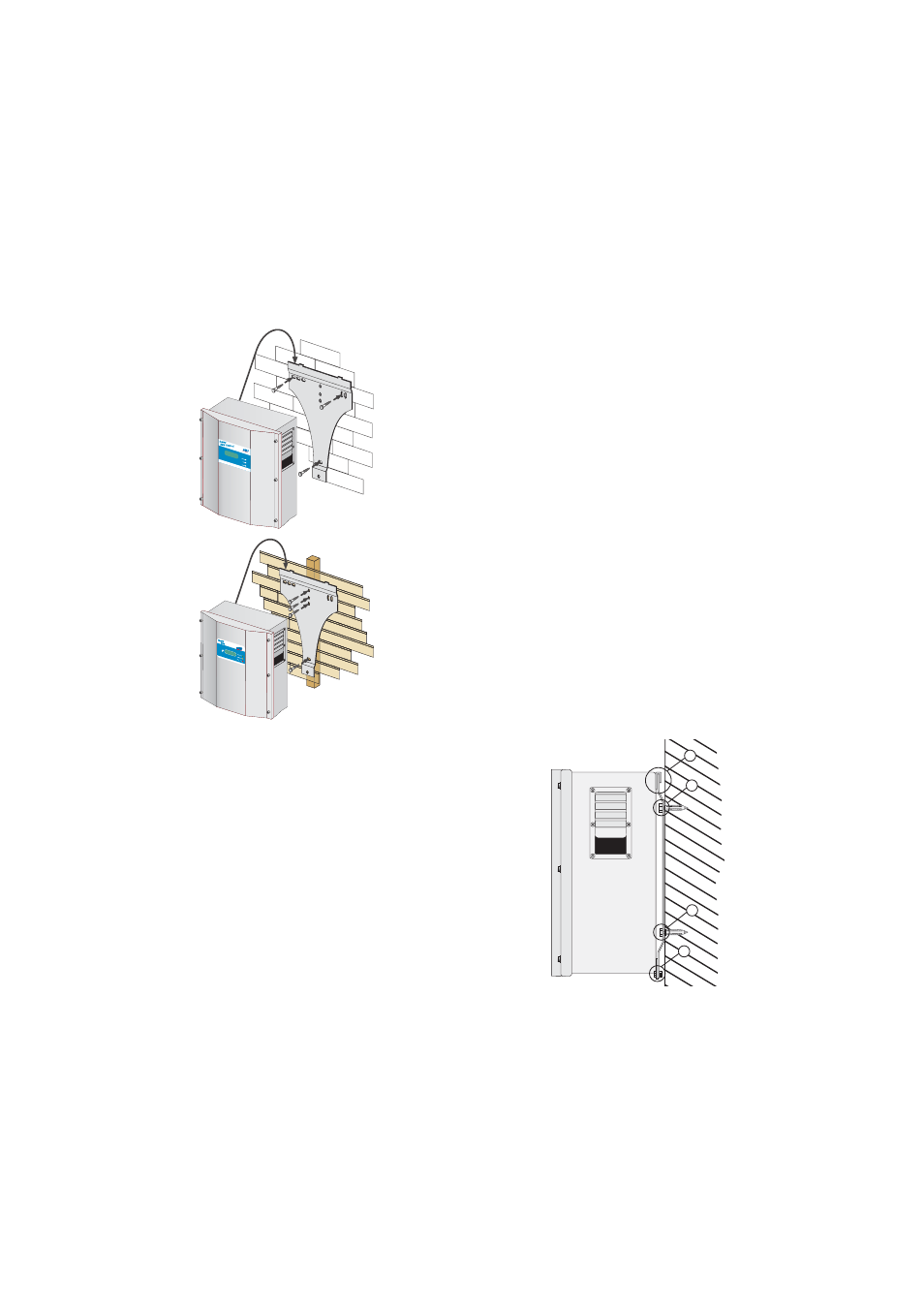

1. Montate il supporto da parete (1). Per tracciare le
posizioni dei fori potete utilizzare il supporto anche
come dima.
2. Collocate ora il Sunny Mini Central 5000/6000 sul
supporto con i suoi risvolti di fissaggio nel supporto
da parete (2) in modo che non subisca spostamenti
laterali.
3. Fissate il Sunny Mini Central 5000/6000 contro il
sollevamento avvitando la vite M6x10 in dotazione
sul foro filettato in basso al centro (3).
4. Verificate che il Sunny Mini Central 5000/6000 sia
ben fisso in sede.
