SMA Technologie AG Informazioni generali
Istruzioni per l’installazione SMC50_60-12:SI3806 Pagina 11
4 Informazioni generali
4.1 Descrizione dell'apparecchio

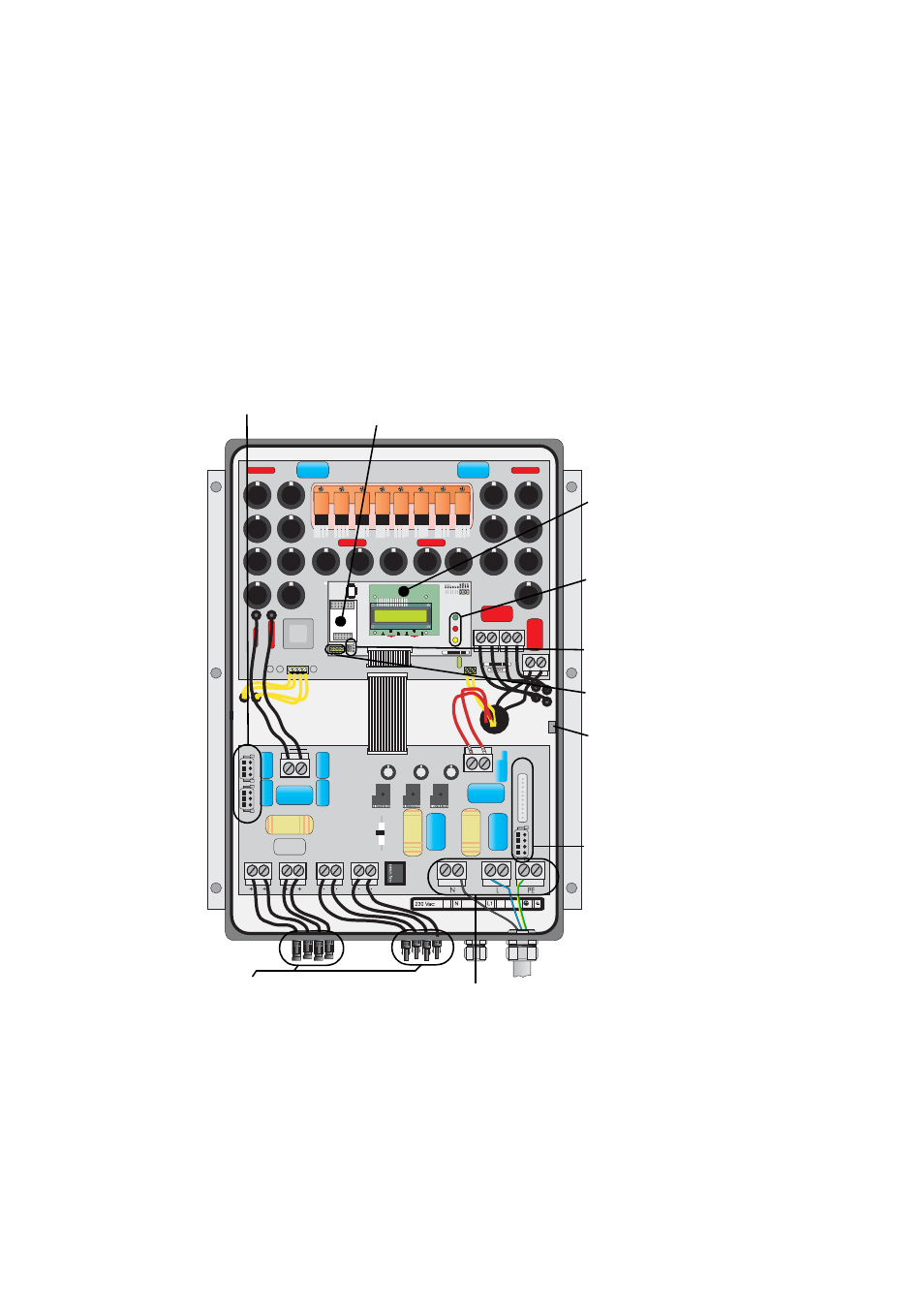

Nella seguente panoramica vengono illustrati schematicamente i vari componenti e
i punti di collegamento del Sunny Mini Central 5000/6000 aperto:
Varistori
Pagina 45
Ingresso per la comunicazione
(RS232, RS485, NLM Piggy-
Back, radio) Pagina 53
Sunny Display
LED di segnalazione
della condizione di
funzionamento
Ingresso per la
comunicazione
Morsetti (CA)
Pagina 23
Spina piatta per la
messa a terra della
schermatura del cavo
con comunicazione
RS232 e RS485
Ingressi FV
(CC) Pagina 25
Ingresso per
l'alimentatore di
potenza PLC
(necessario per la
comunicazione
tramite linea
elettrica)
Jumper per la
comunicazione
