L'impedenza di rete sul punto d'installazione del Sunny Mini Central 5000/6000
deve essere inferiore a 1,0 Ohm, affinché i dispositivi di protezione possano
mantenere la piena efficacia. Inoltre si consiglia di dimensionare la sezione della
linea in modo che le perdite di conduzione alla potenza nominale non superino l’1%.

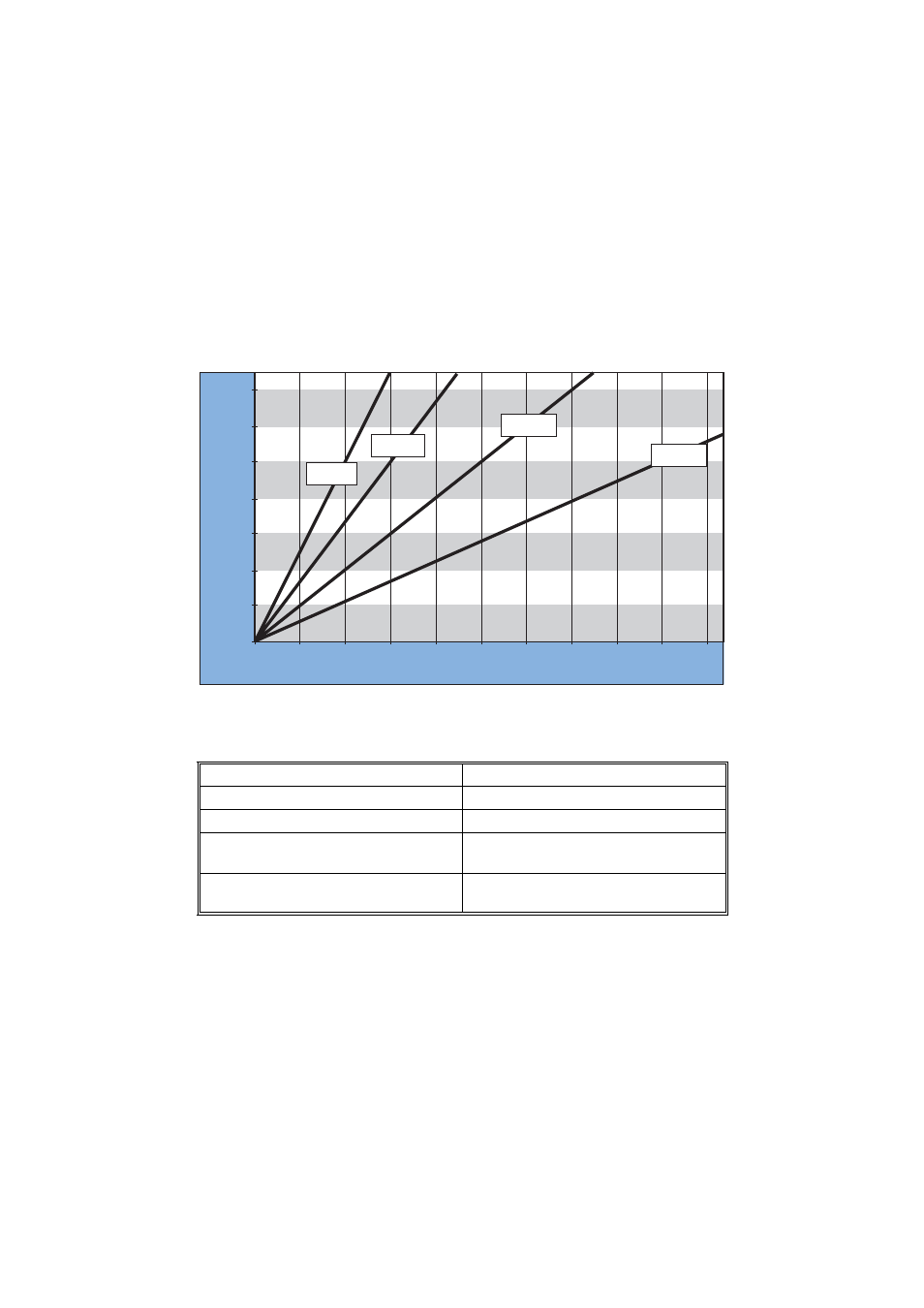

Il seguente grafico illustra le perdite di conduzione in rapporto alla lunghezza e alla
sezione della linea:
Il Sunny Mini Central 5000/6000 è predisposto per il funzionamento in reti a 230 V
e con tensioni di rete da 198 V a 260 V con frequenza compresa tra 49,8 Hz e 50,2
Hz. 50,2 Hz
Il Sunny Mini Central 5000/6000 è dotato di un dispositivo di riconoscimento
automatico della frequenza di rete e pertanto può essere collegato senza ulteriori
parametrizzazioni a una rete da 50 o 60 Hz. Fate attenzione in ogni caso alle
istruzioni del gestore della rete.
Valori massimi per l'uscita CA
Range di tensione 188 V.... 262 V
Range di frequenza 49,71 Hz ... 50,29 Hz
Range di tensione
(senza ENS)
180 V.... 265 V
Range di frequenza
(senza ENS)
45,5 Hz ... 54,5 Hz
(55,5 Hz ... 64,5 Hz)
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Lunghezza della linea
0 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m 5 m
Perdita
4,0 mm²
6,0 mm²
10,0 mm²
16,0 mm²
