9. Inserite i jumper (E) se previsto nello schema di collegamento dell'apparecchio
di comunicazione. Lo schema sulla destra presenta una panoramica della
funzione dei jumper.
10. Inserite l'interfaccia di comunicazione sulla scheda (F).
11. Chiudete il Sunny Mini Central come descritto nel capitolo 7.2.
11.1.1 Funzioni dei jumper

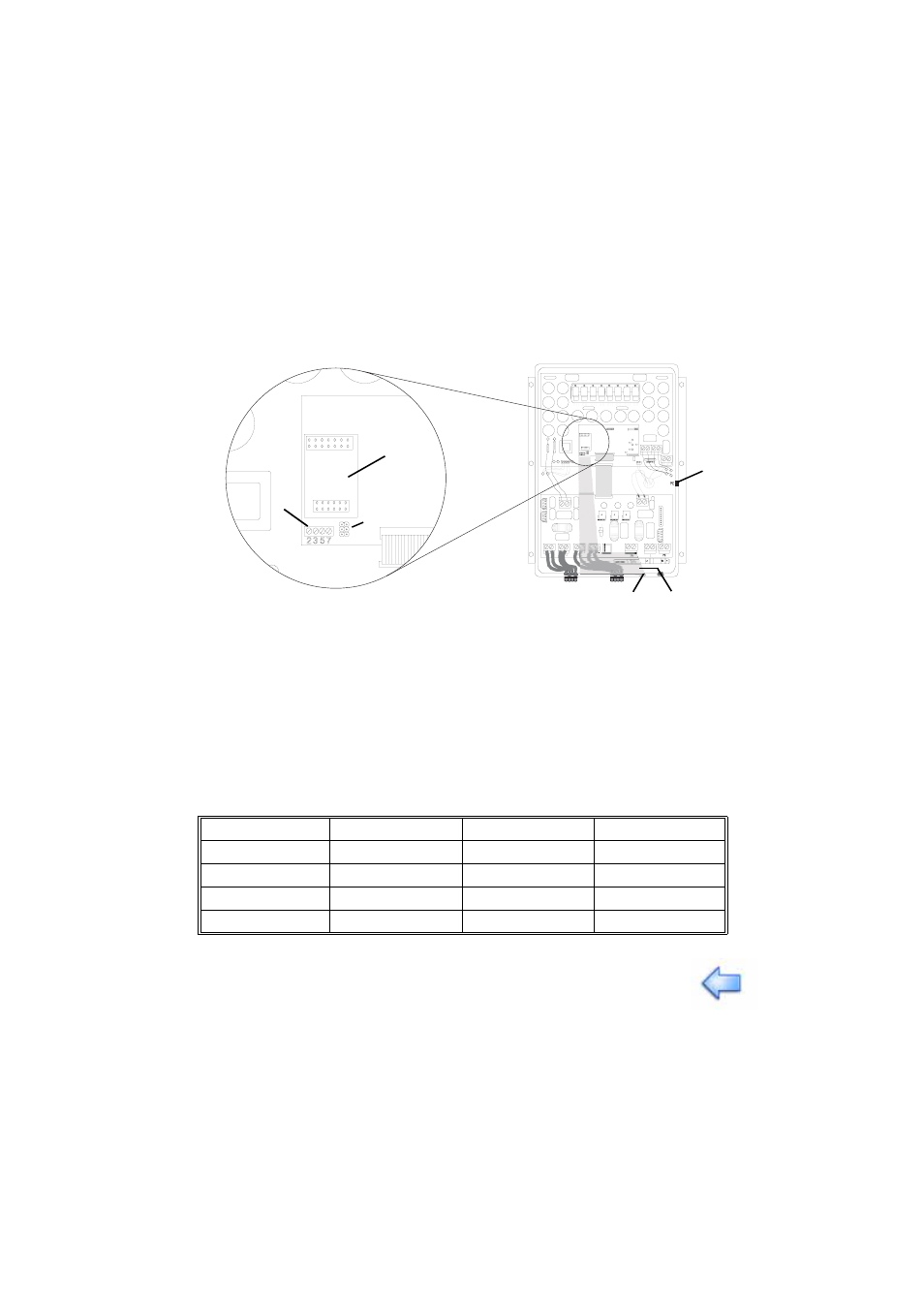

A Aperture sul fondo della scatola del Sunny Mini Central.
B Passaggio cavo (superficie grigia)
C Collegamento PE
D Morsetto a vite per il collegamento dei cavi di comunicazione
E Ingresso jumper
F Interfaccia ingresso
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminazione Polarizzazione 1 Polarizzazione 2
NLM - - -
Radio - - -
Per una descrizione dettagliata delle funzioni dei jumper consultate la
documentazione dell'apparecchio di comunicazione.
F
D
E
C
B A
