SMA Technologie AG Dimensionamento di un interruttore di protezione di linea
Istruzioni per l’installazione SMC50_60-12:SI3806 Pagina 49
10 Dimensionamento di un interruttore di
protezione di linea
Si ipotizza un impianto FV con 9 inverter Sunny Mini Central 5000/6000, con tre
inverter per fase.
Dati tecnici necessari degli inverter utilizzati:
• Corrente di uscita max. = 26 A
• Protezione max. consentita dell'inverter = 40 A
La scelta della linea, il tipo di posa e le temperature ambiente nonché altre
condizioni di base limitano la protezione massima della linea.
• Per il nostro esempio abbiamo ipotizzato che la linea scelta (6 mm²) per la posa
esemplare possa portare una corrente nominale di 32,2 A.
Scelta degli interruttori di protezione di linea:
• La corrente nominale massima possibile della linea utilizzata e la protezione
massima possibile dell'inverter limitano ora la corrente nominale massima degli
interruttori di protezione di linea.
• Nel nostro esempio sono possibili 32 A.
Tuttavia, si deve poi controllare ancora l'utilizzabilità termica degli interruttori di
protezione di linea.

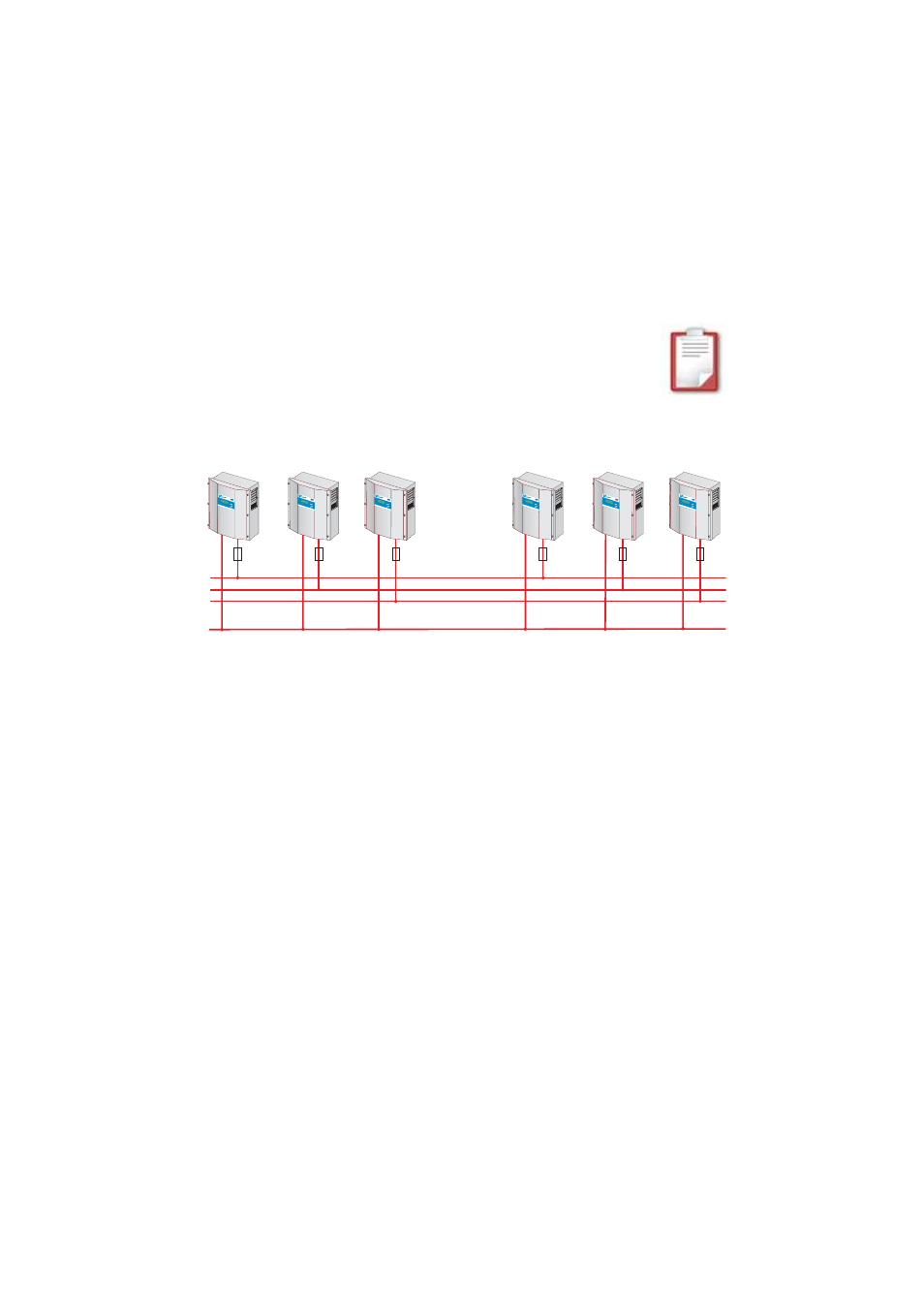

Esempio per il dimensionamento termico di un interruttore di protezione di
linea su un impianto fotovoltaico di autoproduzione con funzionamento in
parallelo con la rete.
L1
L2
L3
N
...
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
Betrieb Operatio n Erdschlu ss Earth Fa ult Photovo ltaik-W echselric hter Photovo ltaic inv erter Störung Failure
