4.2.3 Struttura ad albero dell’impianto
Nella struttura ad albero vengono rappresentati tutti gli apparecchi presenti nell’impianto. La
struttura ad albero è suddivisa nei livelli gerarchici “Vista impianto” e “Vista apparecchi”.
A
B

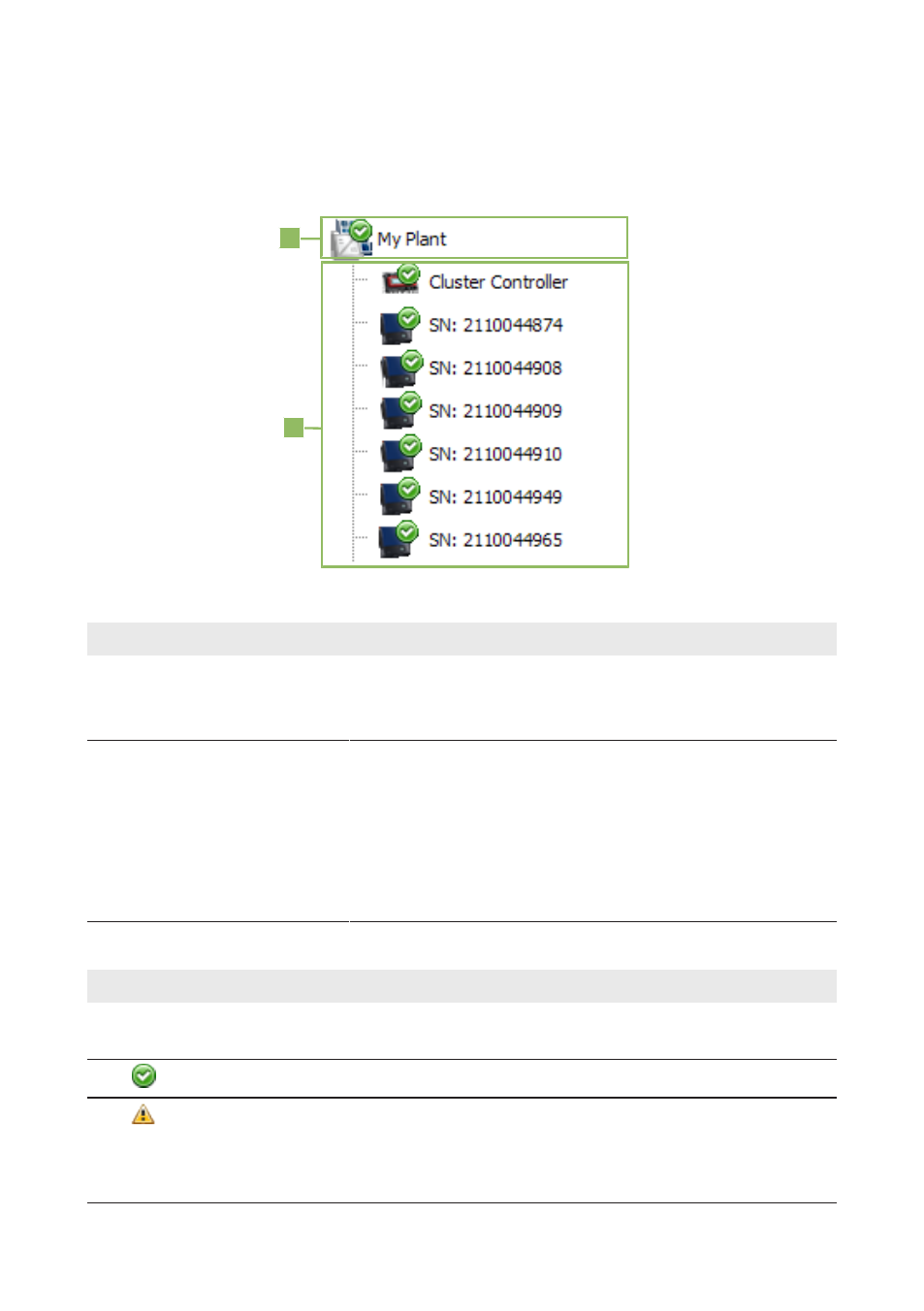

Figura 7: Struttura ad albero dell’impianto (esempio)
Posizione Denominazione Spiegazione
A Vista impianto Rappresenta il primo livello gerarchico della struttura ad albero
e riassume tutti gli apparecchi dell’impianto.
A questo livello viene visualizzato il nome dell’impianto.
B Vista apparecchi Rappresenta il livello gerarchico subordinato alla Vista impian-
to.
Al primo posto viene visualizzato il prodotto di comunicazione
e successivamente gli inverter presenti nell’impianto. Di norma
viene visualizzato il numero di serie come nome dell'apparec-
chio, che può tuttavia essere modificato (v. cap. 10.1, pag.
54).
Simboli di stato nella struttura ad albero dell’impianto
Simbolo Denominazione Spiegazione
− Neutro Lo stato dell’impianto o dell’apparecchio non è noto op-
pure è in fase di aggiornamento.
OK L’apparecchio funziona correttamente.
Avvertenza Almeno 1 apparecchio dell’impianto si trova nello stato
Avvertenza. L’apparecchio in questione non funziona
correttamente. È possibile che questo stato venga corretto
automaticamente.
