7 – 10 l/min
1 ± 0.2 bar
d
À
SW 2.5
M
d
= 1±0.1 Nm
À =
 =
*)

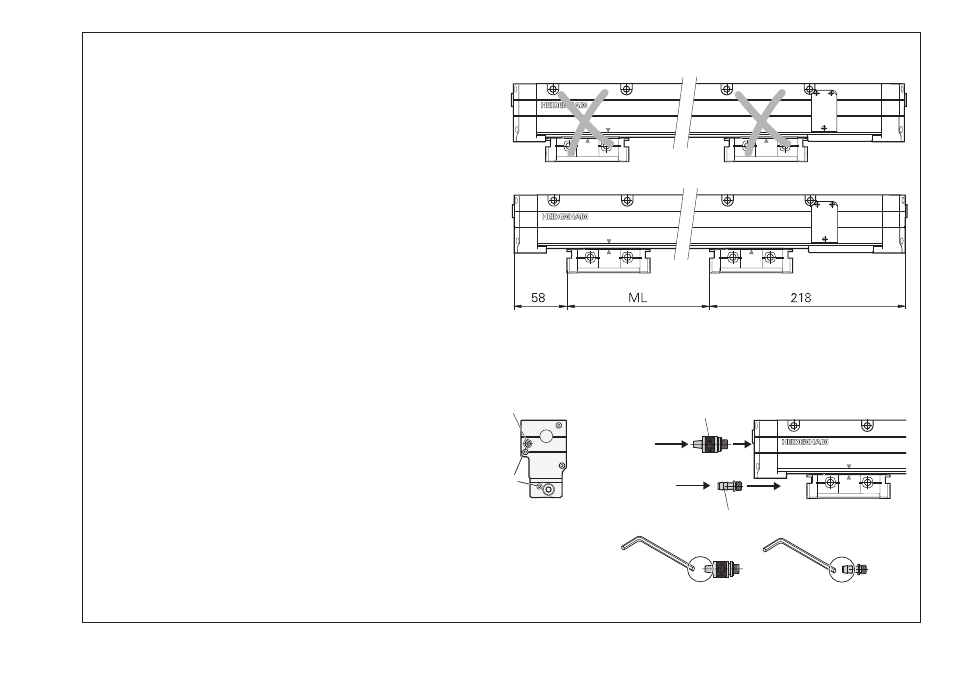

Procedere al montaggio in modo tale che il percorso di traslazione
massimo rientri nella corsa utile ML del sistema di misura.
Attacco dell'aria compressa (impianto di pressurizzazione
DA 400 come accessorio).
Attacco aria compressa utilizzabile su entrambi i lati
Da utilizzare di preferenza
Da ordinare separatamente
9
Choisir le montage de telle façon que la course maximale soit dans les
limites de la longueur de mesure ML.
Raccordement d'air comprimé (dispositif de pressurisation
DA 400, accessoire)
Raccord d'air comprimé possible aux deux extrémités
A utiliser de préférence
Commander séparément
