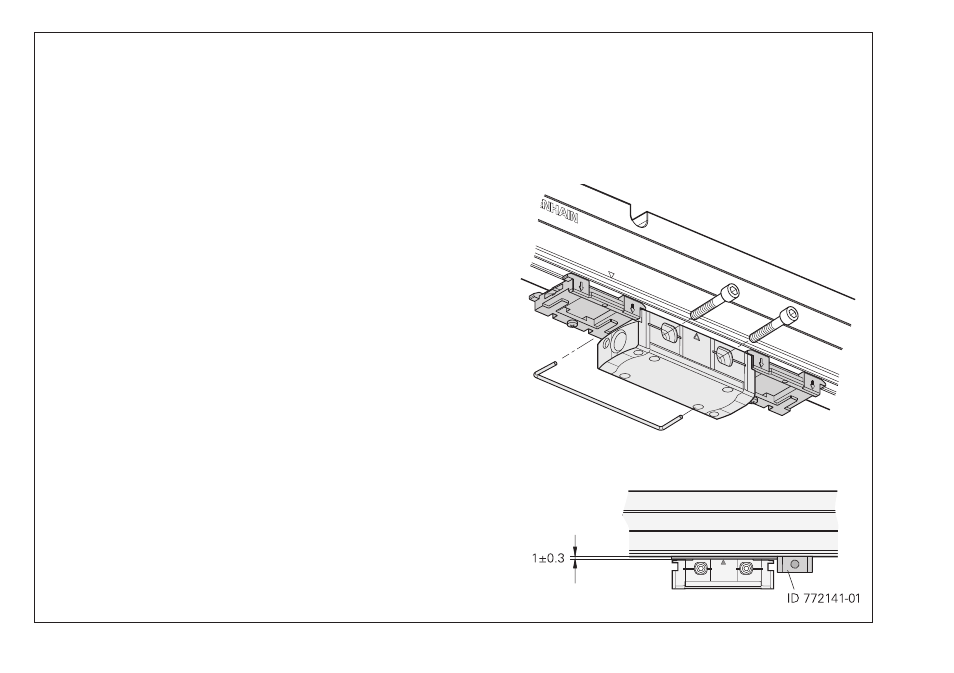

Se possibile, collegare entrambi i supporti per il montaggio con
l’apposito fermo. Far scivolare la testina sulla superficie di montaggio e
fissare senza serrate le viti. Rimuovere il supporto per il montaggio.
Regolare la distanza di scansione con calibro di montaggio (ID 772141-01).
Serrare uniformemente le viti M6: M
d
= 8 Nm; M5: M
d
= 5 Nm.
La distanza di scansione deve essere rispettata per l’intera corsa utile.
Applicazione dell’unità di scansione
30
Si possible, maintenir les deux sécurités de transport ensemble à l’aide
d’un étrier, placer la tête captrice sur la surface de montage et visser
légèrement. Retirer la sécurité de transport.
Régler la distance fonctionnelle avec le gabarit de montage (ID 772141-01).
Serrer les vis de manière uniforme M6: M
d
= 8 Nm; M5: M
d
= 5 Nm.
La distance fonctionnelle doit être respectée sur toute la longueur de mesure.
Installation de la tête captrice
