M
d
= 1 Nm
K
M
*)

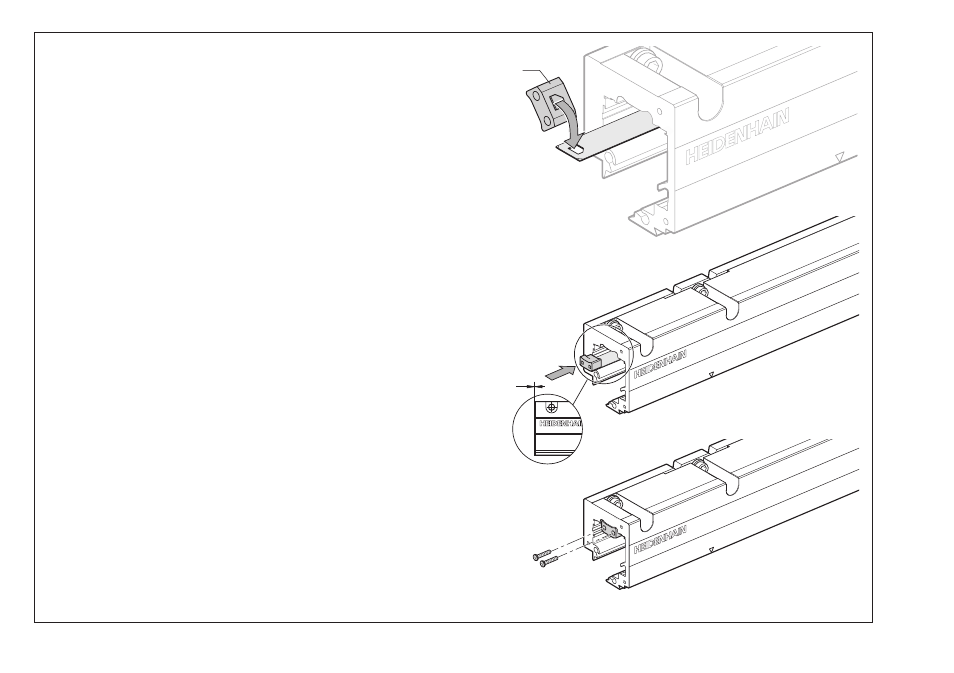

Montaggio del nastro graduato
Applicare l'elemento di fissaggio K
M
sul nastro graduato.
Attenzione: il nastro graduato deve essere perfettamente alloggiato
nell'elemento di fissaggio.
Spingere elemento di fissaggio e nastro graduato nel carter.
Attenzione:
nastro graduato, elemento di fissaggio e carter devono
essere a filo*).
Fissare l'elemento di fissaggio.
22
Montage du ruban de mesure
Mettre en place la pièce d'accrochage K
M
sur le ruban de mesure.
Attention: le ruban de mesure doit être positionné proprement sur la
pièce d'accrochage.
Pousser la pièce d'accrochage et le ruban de mesure dans le tronçon.
Attention:
le ruban de mesure et la pièce de fixation doivent affleurer le
tronçon *).
Fixer la pièce d'accrochage.
