HEIDENHAIN LC 200 - Manuale (Pagina 31)

SW5
M
d
= 1.5 Nm
M
d
= 3 Nm
Loctite 222
// 0.3
F

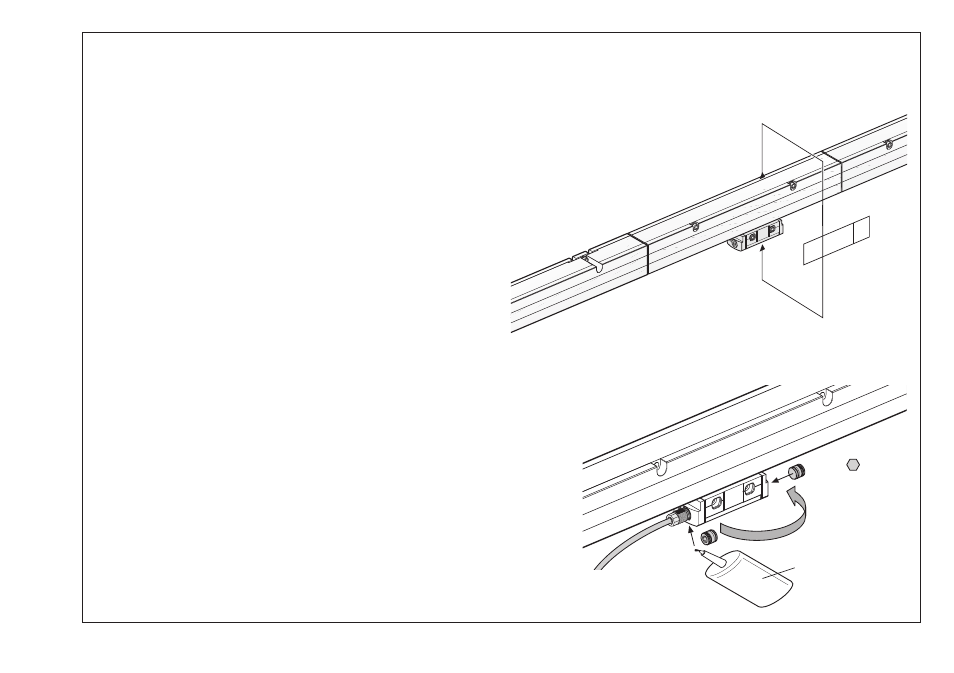

Controllare le tolleranze di montaggio su tutta la lunghezza.
Attacco cavo utilizzabile su entrambi i lati.
Attenzione:
l'unità di scansione deve essere collegata soltanto se
montata e solamente con nastro graduato inserito correttamente.
31
Vérifier les tolérances de montage sur toute la longueur de mesure.
Raccordement du câble aux deux extrémités
Attention:
la tête captrice ne doit être connectée qu'une fois le
montage terminé avec le ruban de mesure réglé à la bonne tension.
