HEIDENHAIN LC 200 - Manuale (Pagina 17)

T10
KA
E2
M6: M d = 8 Nm
M5: M
d
= 5 Nm
2±0.3
// 0.3 F
E2

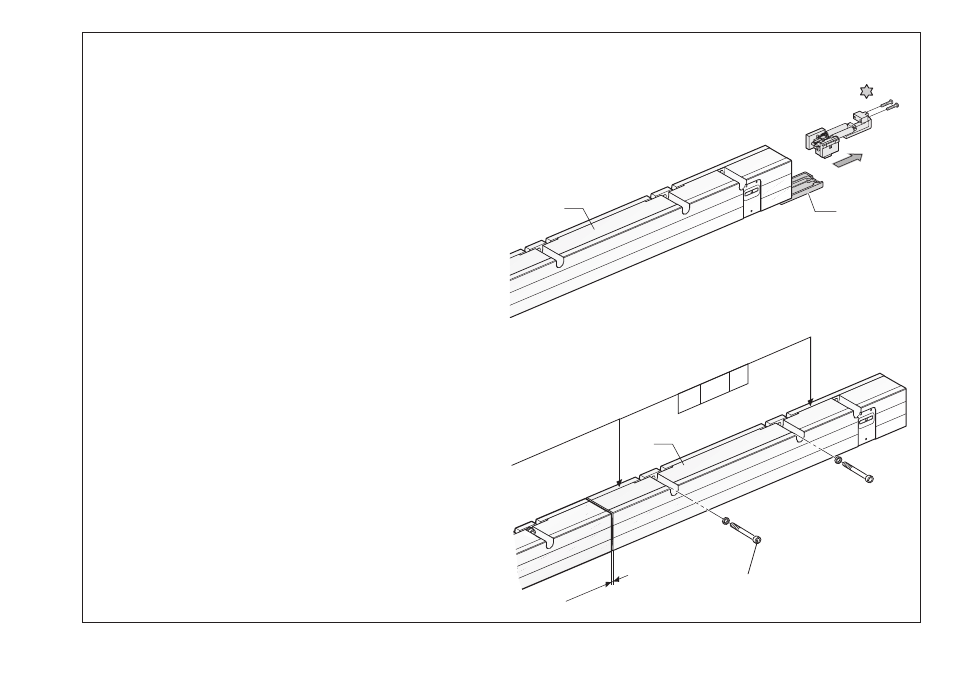

Allentare il dispositivo di tensionamento dal terminale E2.
Estrarre la piastra di battuta K
A
.
Spostare il terminale E2 sull'elemento centrale, allineare e fissare.
17
Enlever le dispositif de fixation du tronçon d'extrémité E2.
Retirer la plaque d'arrêt K
A
.
Pousser le tronçon d'extrémité E2 contre le tronçon intermédiaire,
l'aligner et le fixer.
