S
M
d
= 1 Nm
T8
S
O
*)

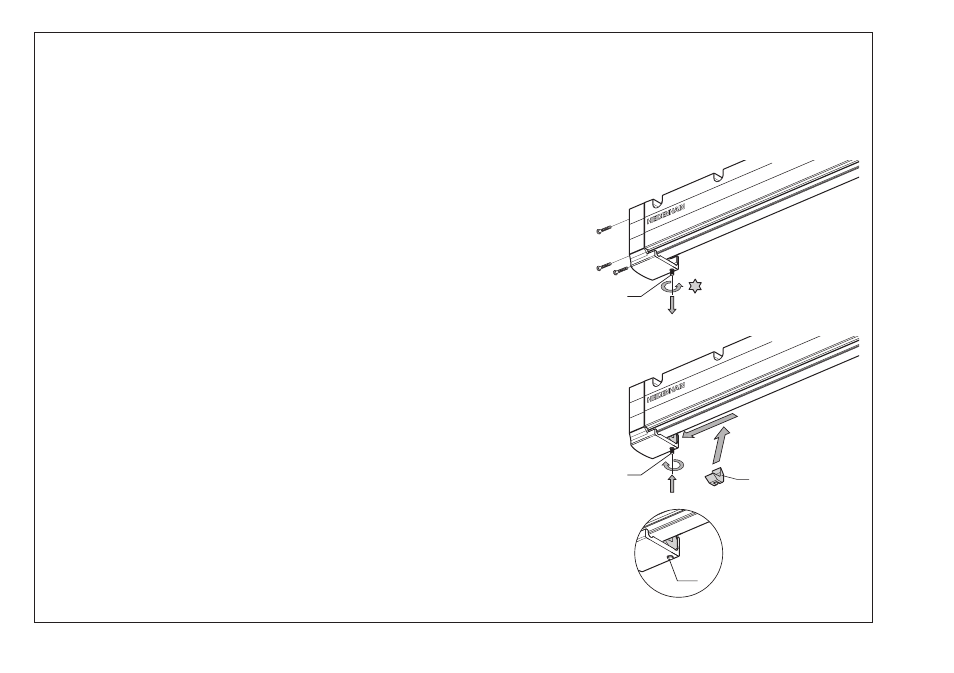

Fissaggio delle guarnizioni a labbro (terminale E1)
Fissare il coperchio del carter con 3 viti.
Attenzione:
prestare attenzione alla guarnizione. Le guarnizioni a labbro
devono aderire bene.
Allentare la vite di bloccaggio S.
Inserire l'elemento di fissaggio delle guarnizioni a labbro O e spingere
sotto il coperchio del carter.
Serrare la vite S a filo*).
32
Fixation des lèvres d'étanchéité (tronçon d'extrémité E1)
Fixer le capot du tronçon avec 3 vis.
Remarque:
attention au joint d'étanchéité. Les lèvres d'étanchéité
doivent être positionnées correctement.
Desserrer la vis de serrage S.
Mettre en place la pièce de serrage O des lèvres, glisser sous le capot
du boitier.
Serrer la vis S pour qu'elle effleure *).
