HEIDENHAIN LC 200 - Manuale (Pagina 33)

Ω
<1 Ω
M5, SW5:
ID 689924-01
M6, SW6:
ID 689924-02
M5x12
M6x12
T2
SN ID
HEIDENHAIN
LC 201 ML
0.000

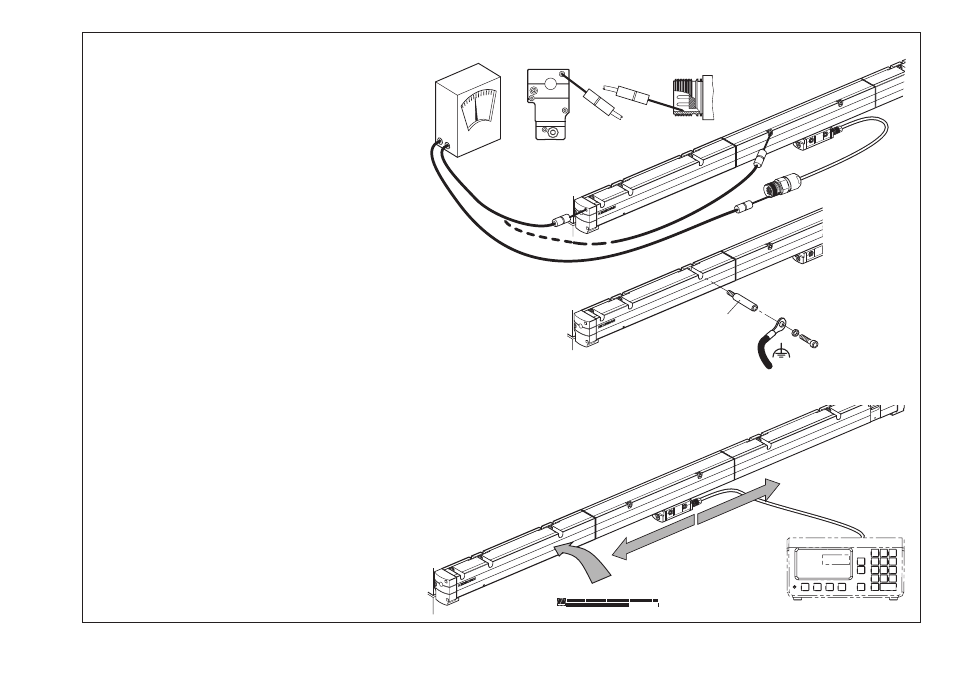

Operazioni finali
Collegare il sistema di misura a un dispositivo di verifica
HEIDENHAIN, ad esempio PWM 20, oppure ad una
apposita elettronica successiva e verificare la funzione
lungo l’intera corsa utile.
Applicare la targhetta di identificazione T2.
Verificare la resistenza elettrica tra il connettore ,
entrambi i terminali del profilato e tutti i profilati del
nastro.
Valore nominale: 1  max.
Se >1  mettere a terra i profilati del nastro.
Per i terminali utilizzare la vite cilindrica ID 689924-xx.
33
Opération finale
Raccorder le système de mesure à un appareil de
contrôle HEIDENHAIN, par exemple au PWM 20, ou
à une électronique consécutive adaptée et vérifier son
fonctionnementsur l’ensemble de la course de déplacement.
Apposer l'étiquette signalétique T2.
Contrôler la résistance électrique entre le boîtier du
connecteur, les deux tronçons d’extrémité, et tous les
carters du ruban de mesure :
Valeur nominale : 1  max.
Si >1  mettre le carter du ruban de mesure à la terre.
Utiliser des vis à tête cylindrique ID 689924-xx pour les
tronçons d’extrémité.
