M
d
= 1 Nm
KA
E2
S
O
T8
S
KA
*)

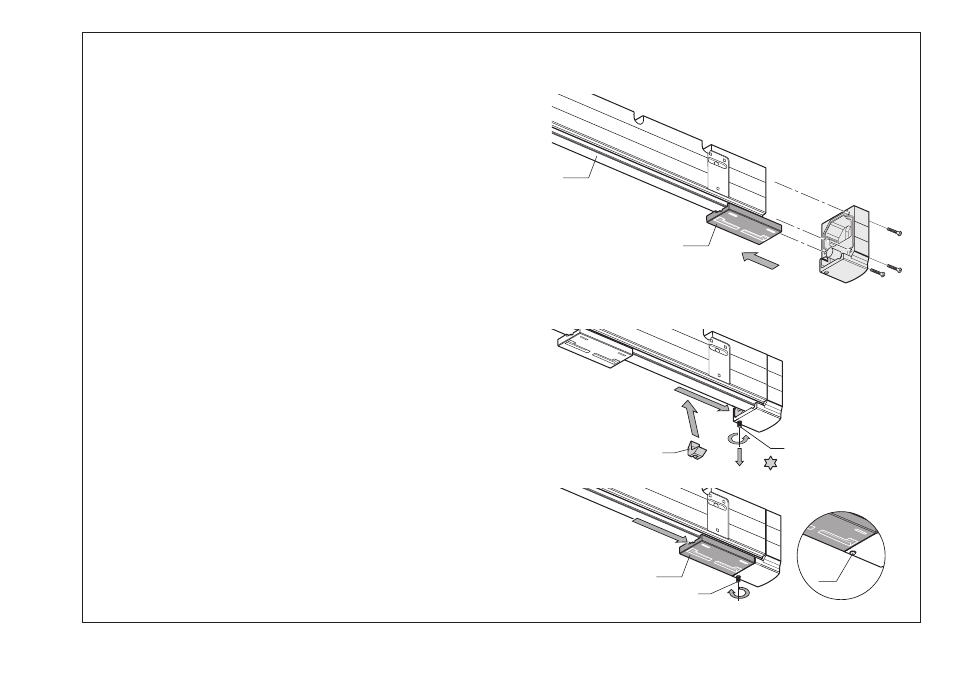

Fissaggio delle guarnizioni a labbro (terminale E2)
Allentare la vite S sul coperchio del carter. Inserire l'elemento di fissaggio
delle guarnizioni a labbro O e spingere sotto il coperchio del carter.
Serrare la vite S a filo*). Inserire la piastra di battuta K
A
nel
coperchio del carter.
Inserire la piastra di battuta K
A
nel terminale del carter E2.
Fissare il coperchio del carter con 3 viti.
Attenzione:
prestare attenzione alla guarnizione. Le guarnizioni a labbro
devono aderire bene.
27
Fixation des lèvres d'étanchéité (tronçon d'extrémité E2)
Desserrer la vis S du capot du boitier. Mettre en place la pièce de
fixation O des lèvres, glisser en dessous du capot du boitier.
Serrer la vis S pour qu'elle effleure *). Pousser la plaque d'arrêt K
A
contre le capot du tronçon.
Insérer la plaque d'arrêt K
A
dans le tronçon d'extrémité E2.
Fixer le capot du tronçon avec 3 vis.
Remarque:
attention au joint d'étanchéité. Les lèvres d'étanchéité
doivent être positionnées correctement.
