HEIDENHAIN LC 200 - Manuale (Pagina 13)

M6 (M5)
// 0.3 F
6
// 0.3 F
M6: M
d
= 8 Nm
M5: M
d
= 5 Nm

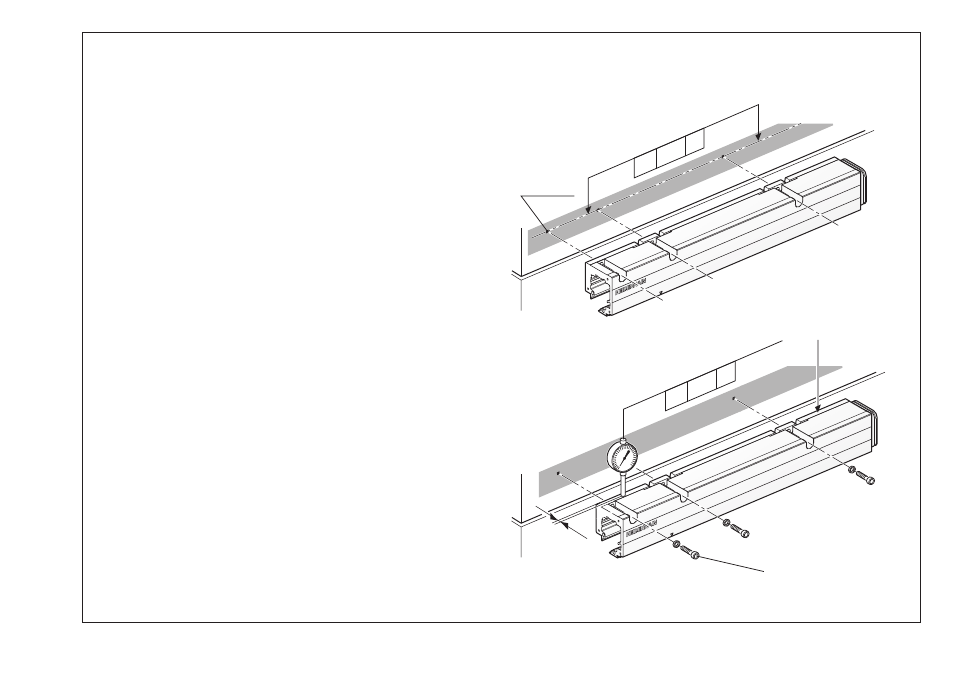

Applicare il filetto di fissaggio alla macchina.
F = Guida della macchina
Avvitare il terminale del carter e allineare alla guida della macchina F.
13
Usiner les trous taraudés de fixation sur la machine.
F = Guidage de la machine
Visser le tronçon d'extrémité et l'aligner par rapport au guidage de la machine F.
