2.2 Sc
her
m
o e pannello di comando
Pannello di comando
Nella versione compatta il TNC 620 è dotato di un pannello di comando
integrato. In alternativa il TNC 620 è disponibile anche in versione con
schermo separato e pannello di comando con tastiera alfanumerica.

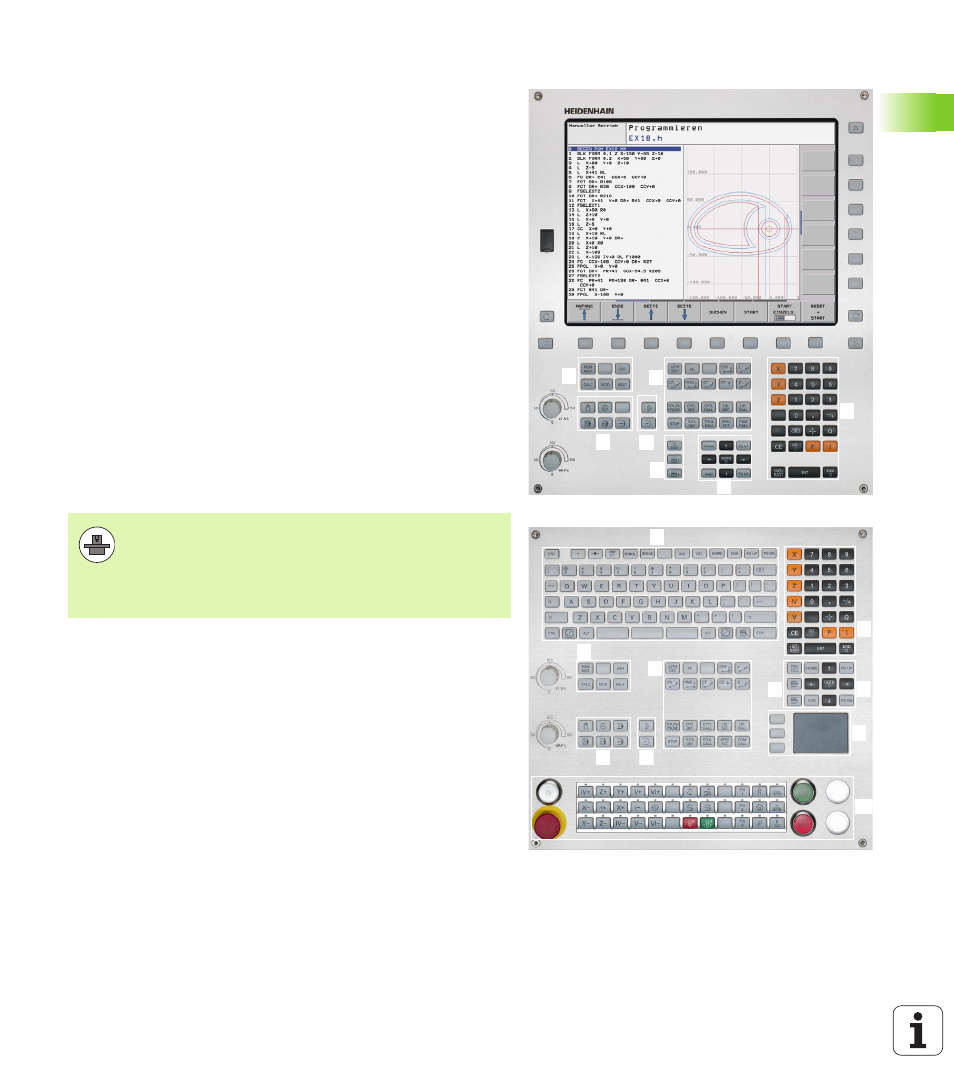

Elementi del pannello di comando
Le funzioni dei singoli tasti sono riepilogate sulla prima pagina di
copertina.
1 2 3
1 4
6
7 7
1
5
2 3
1 4
6
7 7
1
5
8
9
10
1 „ Gestione file
„ Calcolatrice
„ Funzione MOD
„ Funzione HELP
2 Modi operativi Programmazione
3 Modi operativi Macchina
4 Apertura dialogo di programmazione
5 Tasti cursore e istruzione di salto GOTO
6 Immissione valori numerici e selezione assi
7 Tasti di navigazione
8 Tastiera alfanumerica per l'immissione di testi, di nomi di file e
per le programmazioni DIN/ISO.
9 Touchpad
10 Pannello di comando macchina (vedere il manuale della
macchina)
Alcuni costruttori di macchine non utilizzano il pannello
operativo standard HEIDENHAIN. In tali casi, consultare il
manuale della macchina.
I tasti esterni, ad es. NC START o NC STOP, sono illustrati
nel manuale della macchina.
