184 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

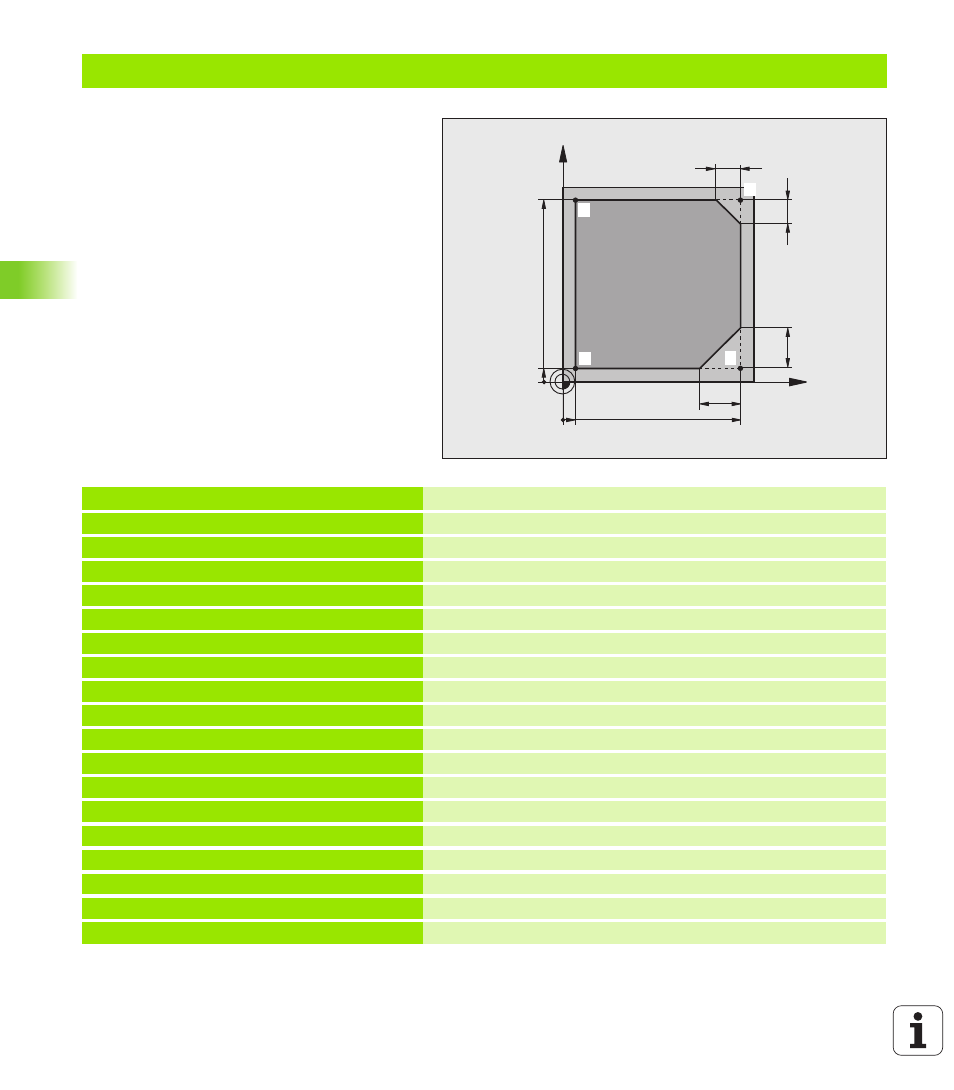

Esempio: traiettoria lineare e smussi con coordinate cartesiane
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo per la simulazione grafica della lavorazione
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 * Chiamata utensile con asse mandrino e numero di giri mandrino
N40 G00 G40 G90 Z+250 * Disimpegno utensile sull'asse mandrino in rapido
N50 X-10 Y-10 * Preposizionamento utensile
N60 G01 Z-5 F1000 M3 * Posizionamento alla profondità di lavorazione con F = 1000 mm/min
N70 G01 G41 X+5 Y+5 F300 * Posizionamento sul punto 1, attivazione correzione raggio G41
N80 G26 R5 F150 * Avvicinamento tangenziale
N90 Y+95 * Posizionamento sul punto 2
N100 X+95 * Punto 3: prima retta per lo spigolo 3
N110 G24 R10 * Programmazione smusso con lunghezza 10 mm
N120 Y+5 * Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
N130 G24 R20 * Programmazione smusso con lunghezza 20 mm
N140 X+5 * Posizionamento sull'ultimo punto 1, seconda retta per spigolo 4
N150 G27 R5 F500 * Distacco tangenziale
N160 G40 X-20 Y-20 F1000 * Disimpegno nel piano di lavoro, disattivazione correzione del raggio
N170 G00 Z+250 M2 * Disimpegno utensile, fine programma
N99999999 %LINEAR G71 *
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
